Analizador multifuncional modelo completamente automático de CPT-II CT pinta

Lugar de origen China.
Nombre de la marca LAB TECH
Certificación ISO9001
Número de modelo CPT-II
Cantidad de orden mínima 1 analizador determinado del CT pinta
Precio USD1.0
Detalles de empaquetado Analizador del CT pinta lleno en caso de la chapa
Tiempo de entrega 10 días
Condiciones de pago T/T, Western Union
Capacidad de la fuente 1000 sistemas por mes

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre del artículo Analizador multifuncional modelo completamente automático de CPT-II CT pinta Funciones Parámetros de la prueba de diversas clases de transformador
Transformador aplicable 10kV - 500kV kilovoltio, transformadores de >5VA Voltaje del punto de la rodilla 40kv
Max. Test Voltage 180V Tamaño 485mm×356mm×183m m
Peso <15kg> suministro de energía ± el 10%, 50Hz/60Hz de AC220V
la garantía Un año Servicio El servicio del OEM está disponible
Deja un mensaje
Descripción de producto

Modelo automático CT PT Tester -- Modelo: CPT-II

Aplicación:

Pruebas para transformador de corriente:

  1. Curva de excitación y ensayo de parámetros
  2. Prueba de la relación de vueltas
  3. Prueba de error de proporción y fase
  4. Verificación de la marca de polaridad
  5. Medición de la resistencia de la bobina
  6. Medición de la carga del bucle secundario
  7. Prueba de la curva de línea de error para la protección CT
  8. Prueba de los parámetros transitorios de la TC
  9. CT de la placa con el nombre de adivinar

Pruebas para transformadores de voltaje:

  1. Prueba de la curva de excitación
  2. Prueba de la relación de vueltas
  3. Prueba de polaridad
  4. Prueba de carga secundaria
  5. Prueba de resistencia de la bobina



Aplicaciones para el analizador CTPT:

  • Verificación de la placa de identificación CT
  • Los parámetros de la TC comprueban la carga de trabajo
  • Análisis de los parámetros transitorios de la TC
  • Calibración de la relación CT y del error de fase
  • Prueba de rutina PT





Parámetros:

1

Normas de ensayo

El objetivo de la norma es garantizar que los sistemas de control de la calidad de los productos estén protegidos contra la contaminación.13

2

Fuente de alimentación

Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros.

3

Potencia de salida

0.1 ~ 125 V (CA)

4

Corriente de salida

0.001 ~ 5A ((RMS)

5

Potencia de salida

300VA

6

Misión de la tensión máxima de la rodilla

45 kW

7

Rango de medición de corriente

0 ~ 10A (cambio automático de rango en 0,1/0,4/2/10A)

8

Error de medición actual

Se aplicará el método de ensayo de las pruebas de seguridad.

9

Rango de medición de tensión

0 ~ 200 V (cambio automático de rango en 1V/10V/70V/200V)

10

Error de medición del voltaje

Se aplicará el método siguiente:

11

Rango de medición de la relación de vueltas

1 ~ 30000;

1~2000 error < 0,05%; 2000~5000 error> 0,1%; 5000~35000 error < 0,2%

12

Medición de fase

Error: ± 2 min, resolución:0.01min

13

Medición de la resistencia de la bobina

Rango: 0 ~ 8kΩ ((cambia automáticamente el rango en 2 ohm / 20 ohm / 80 ohm / 800 ohm / 8 ohm)

Error < 0,2%RDG+0,02%FS Resolución máxima: 0,1 mΩ

14

Medición de la temperatura

-50 ~ 100 grados Celsius, error < 3 grados Celsius

15

CT Carga secundaria

Rango 0-160 ohm (cambio automático del rango en 2 ohm/ 20 ohm/ 80 ohm/160 ohm)

Error < 0,2%RDG+0,02%FS Resolución máxima 0,001 ohm

16

PT Carga secundaria

Rango de 0 a 80 ohms (cambio automático de rango en 800 ohms / 8 ohms / 80 ohms)

Error < 0,2%RDG+0,02%FS Resolución máxima: 0,1 ohm

17

Medición de la proporción PT

Rango: 1 ~ 30000, error de 1 ~ 5000 < 0,2%, error de 5000 ~ 30000 < 0,5%

18

Grupos de datos guardados

> 1000 grupos

19

Condición de trabajo

Temperatura: -10 °C-50 °C, humedad: ≤ 90%

20

Tamaño

485 mm × 356 mm × 183 mm

21

Peso

No más de 15 kg

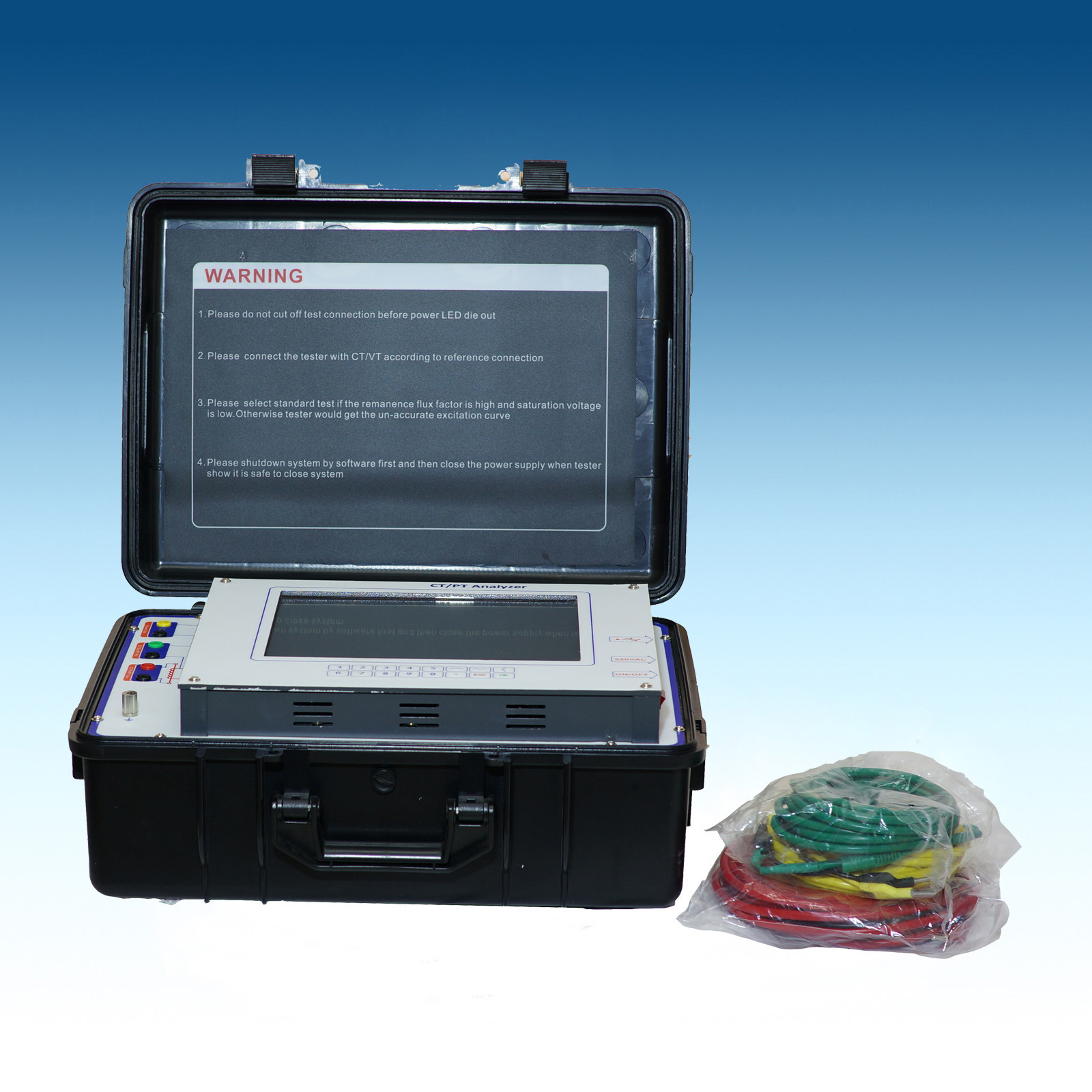

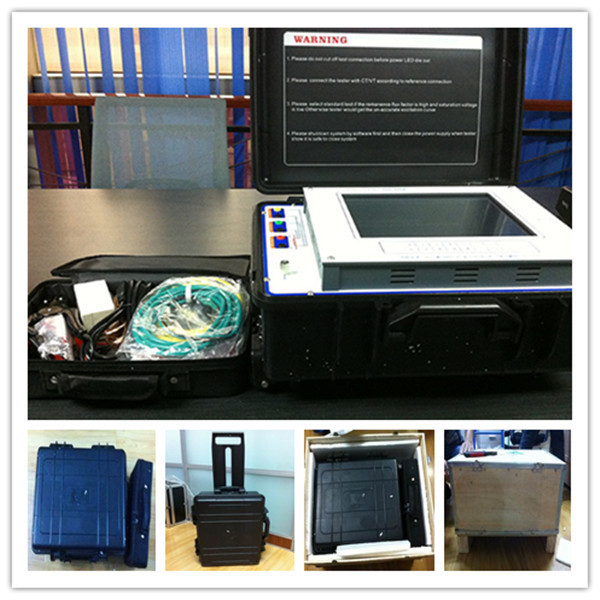

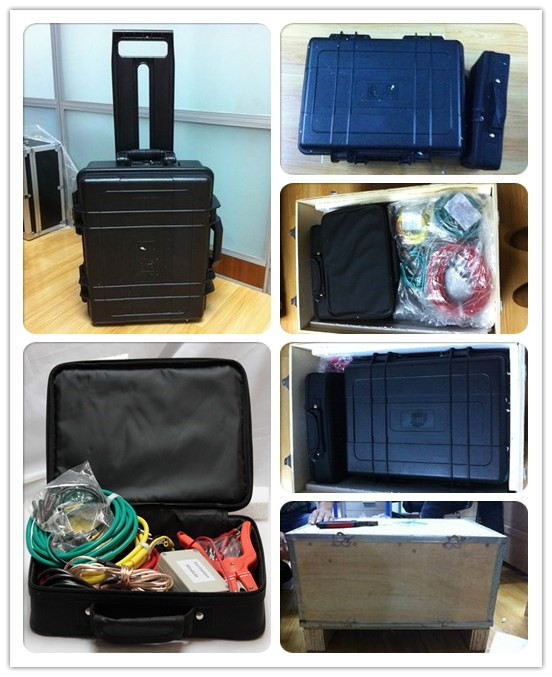

La imagen real:

Analizador multifuncional modelo completamente automático de CPT-II CT pinta 0

Analizador multifuncional modelo completamente automático de CPT-II CT pinta 1
