Probador del transformador corriente de CPT-III AC220V 500va 45kv

  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
Lugar de origen China.
Nombre de la marca Delta
Certificación ISO9001
Número de modelo CPT-III
Cantidad de orden mínima 1 probador determinado de la retransmisión
Precio USD1.0
Detalles de empaquetado Probador del transformador corriente de CPT-III lleno en caso de la chapa
Tiempo de entrega 10-20 días
Condiciones de pago T/T, Western Union
Capacidad de la fuente 1000 sistemas por mes

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre del artículo Probador del transformador corriente de CPT-III AC220V 500va 45kv Características Probador del transformador corriente de AC220V 500va 45kv
Descripción Probador del transformador corriente de CPT-III 220V 500va 45kv Voltaje del punto de la rodilla 40kv
Max. Test Voltage 180V Tamaño 485mm×356mm×183m m
Peso <15kg> suministro de energía ± el 10%, 50Hz/60Hz de AC220V
la garantía Un año Servicio El servicio del OEM está disponible
Deja un mensaje
Descripción de producto

Equipo de ensayo de transformadores de corriente de potencia de 220 V a 500 kW

Introducción:

Prueba del transformador de corriente CPT-III Se utiliza para medir todo tipo de transformadores de corriente y de voltaje.

Prueba del transformador de corriente CPT-III Puede calcular los errores de relación y los errores de ángulo de fase del transformador de corriente y del transformador de voltaje a carga nominal y carga de trabajo en un solo ensayo.

Prueba del transformador de corriente CPT-IIIpuede evaluar automáticamente los resultados de los ensayos de acuerdo con la norma seleccionada para determinar si el transformador está calificado.

Aplicación:

Pruebas para transformador de corriente:

  1. Curva de excitación y ensayo de parámetros
  2. Prueba de la relación de vueltas
  3. Prueba de error de proporción y fase
  4. Verificación de la marca de polaridad
  5. Medición de la resistencia al enrollamiento
  6. Medición de la carga del bucle secundario
  7. Prueba de la curva de línea de error para la protección CT
  8. Prueba de los parámetros transitorios de la TC
  9. CT de la placa con el nombre de adivinar
  10. Medición de la curva del bucle de histeresis de saturación





Pruebas para transformadores de voltaje:

  1. Prueba de la relación de vueltas
  2. Prueba de error de relación y de error del ángulo de fase
  3. Prueba de polaridad
  4. Prueba de carga secundaria
  5. Prueba de resistencia al enrollamiento



Aplicaciones para el analizador CTPT:

  • Verificación de la placa de identificación CT
  • Los parámetros de la TC comprueban la carga de trabajo
  • Análisis de los parámetros transitorios de la TC
  • Calibración de la relación CT y del error de fase

  • Prueba de rutina PT



Parámetros:

1 Normas de ensayo El objetivo de la norma es garantizar que los sistemas de control de la calidad de los productos estén protegidos contra la contaminación.13
2 Fuente de alimentación Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros.
3 Potencia de salida 0.1~180V (CA)
4 Corriente de salida 0.001 ~ 5A ((RMS)
5 Potencia de salida 300VA
6 Misión de la tensión máxima de la rodilla 45 kW
7 Rango de medición de corriente 0 ~ 10A (cambio automático de rango en 0,1/0,4/2/10A)
8 Error de medición actual Se aplicará el método de ensayo de las pruebas de seguridad.
9 Rango de medición de tensión 0 ~ 200 V (cambio automático de rango en 1V/10V/70V/200V)
10 Error de medición del voltaje Se aplicará el método siguiente:
11 Rango de medición de la relación de vueltas

1 ~ 35000;

1 ~ 2000 error < 0,05%;

Se aplicarán las siguientes medidas:

Error entre 5000 y 35000 < 0,2%
12 Medición de fase Error: ± 2 min, resolución:0.01min
13 Medición de la resistencia de la bobina

Rango: 0 ~ 8kΩ ((cambia automáticamente el rango en 2 ohm / 20 ohm / 80 ohm / 800 ohm / 8 ohm)

Error < 0,2%RDG+0,02%FS

Resolución máxima: 0,1 mΩ
14 Medición de la temperatura -50 ~ 100 grados Celsius, error < 3 grados Celsius
15 CT Carga secundaria

Rango 0-160 ohm (cambio automático del rango en 2 ohm/ 20 ohm/ 80 ohm/160 ohm)

Se aplicará el método de ensayo de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores

Resolución máxima 0,001 ohm
16 PT Carga secundaria

Rango de 0 a 80 ohms (cambio automático de rango en 800 ohms / 8 ohms / 80 ohms)

Se aplicará el método de ensayo de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores

Resolución máxima: 0,1 ohm
17 Medición de la proporción PT

Rango: de 1 a 35 000,

Error de 1 a 5000 < 0,2%

Error entre 5000 y 35000 < 0,5%
18 Grupos de datos guardados > 1000 grupos
19 Condición de trabajo Temperatura: -10 °C-50 °C, humedad: ≤ 90%
20 Tamaño 485 mm × 356 mm × 183 mm
21 Peso No más de 15 kg

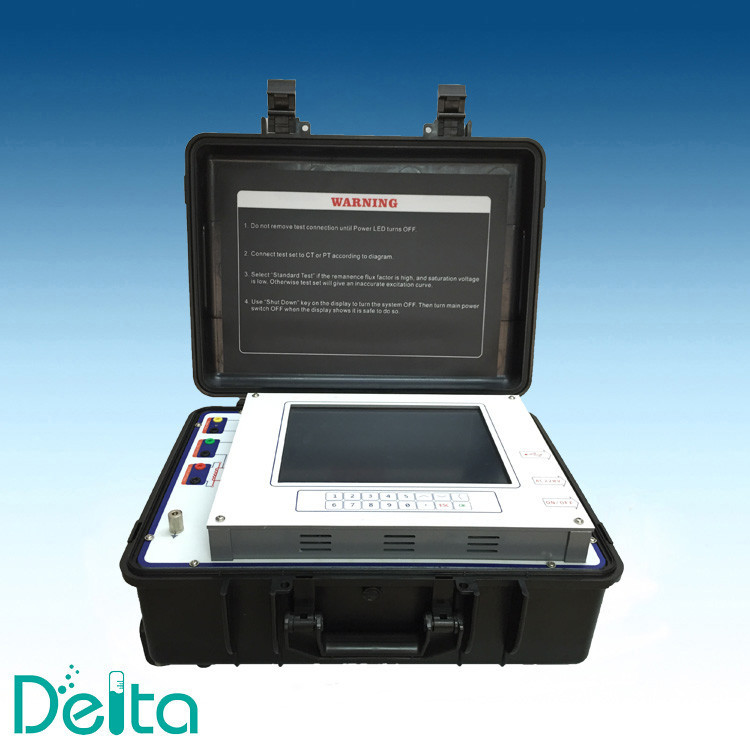

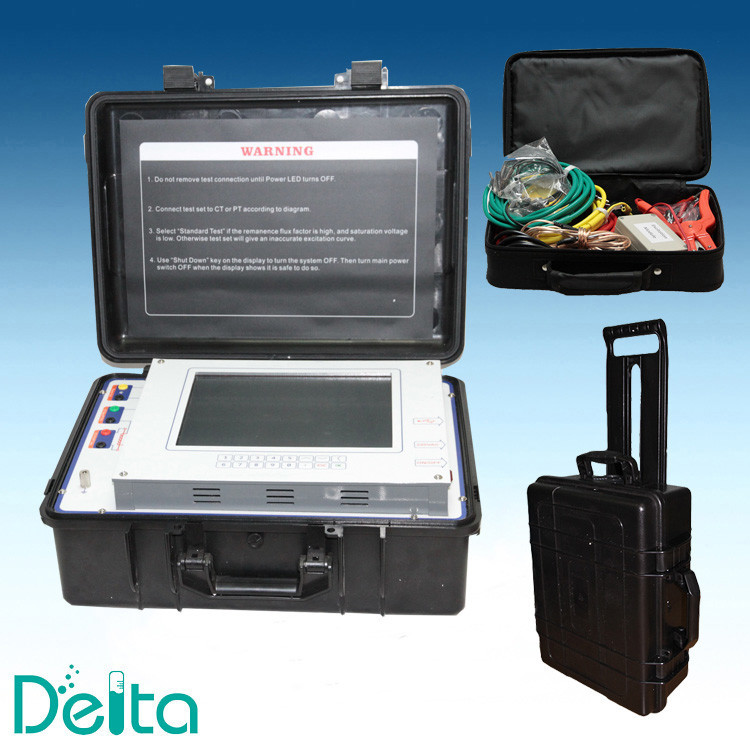

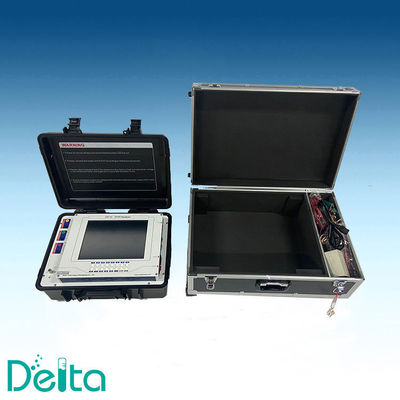

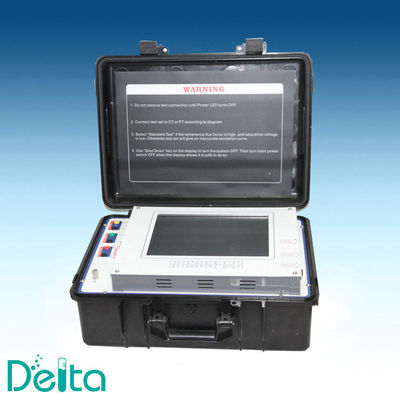

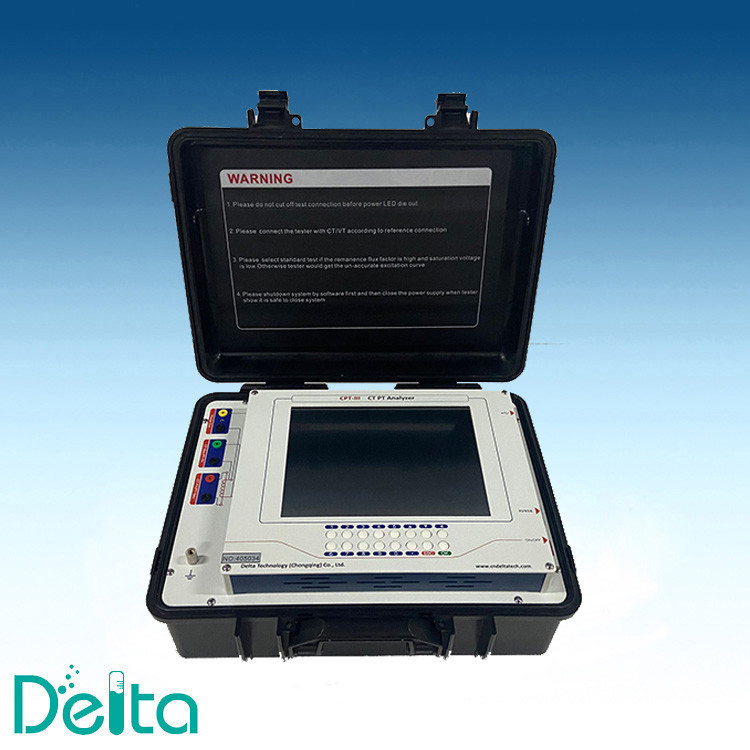

Imagen real del probador del transformador de corriente CPT-III:

Probador del transformador corriente de CPT-III AC220V 500va 45kv 0

Probador del transformador corriente de CPT-III AC220V 500va 45kv 1Probador del transformador corriente de CPT-III AC220V 500va 45kv 2
