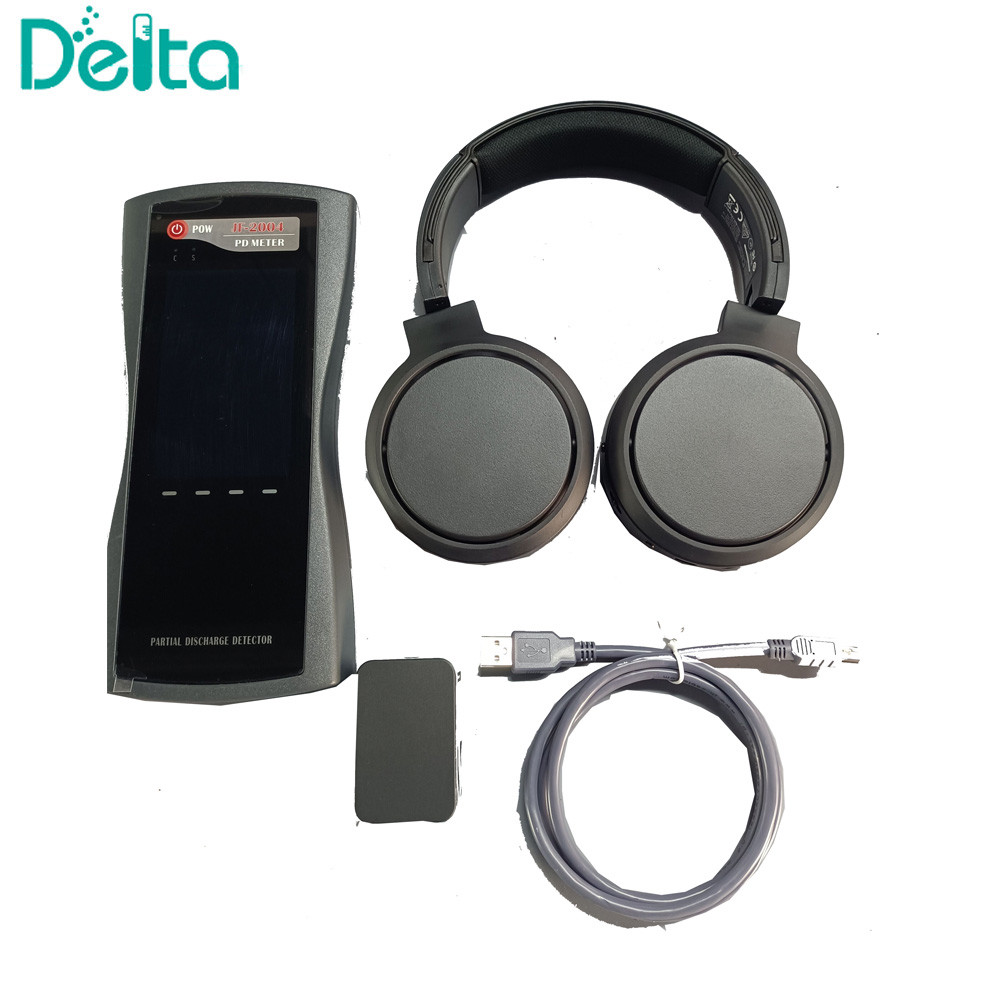

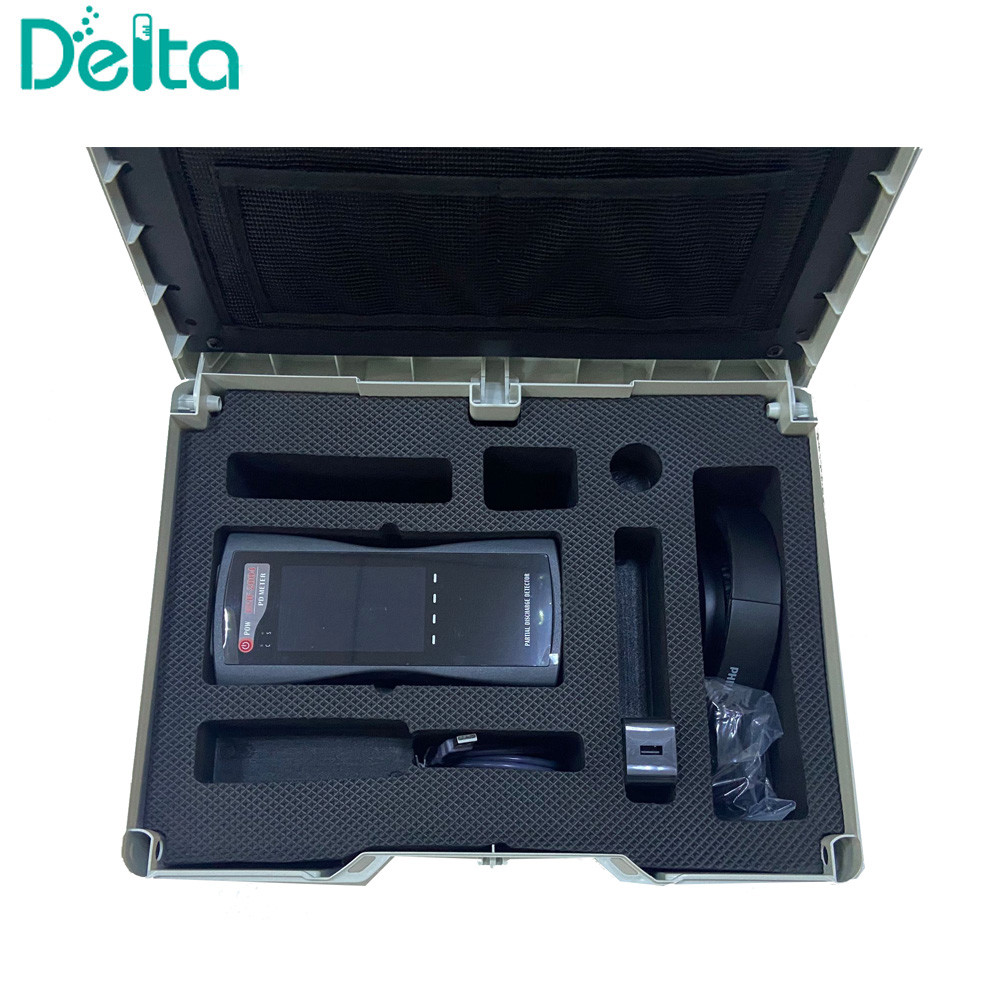

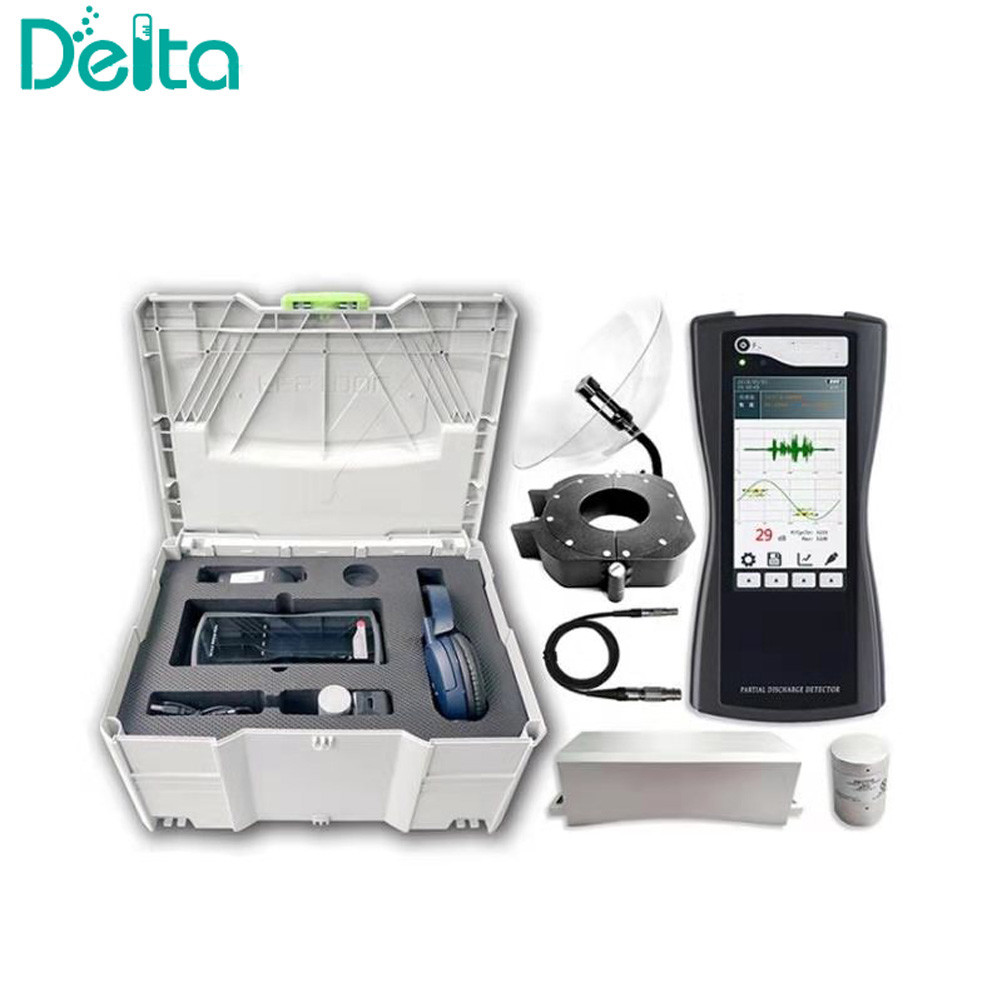

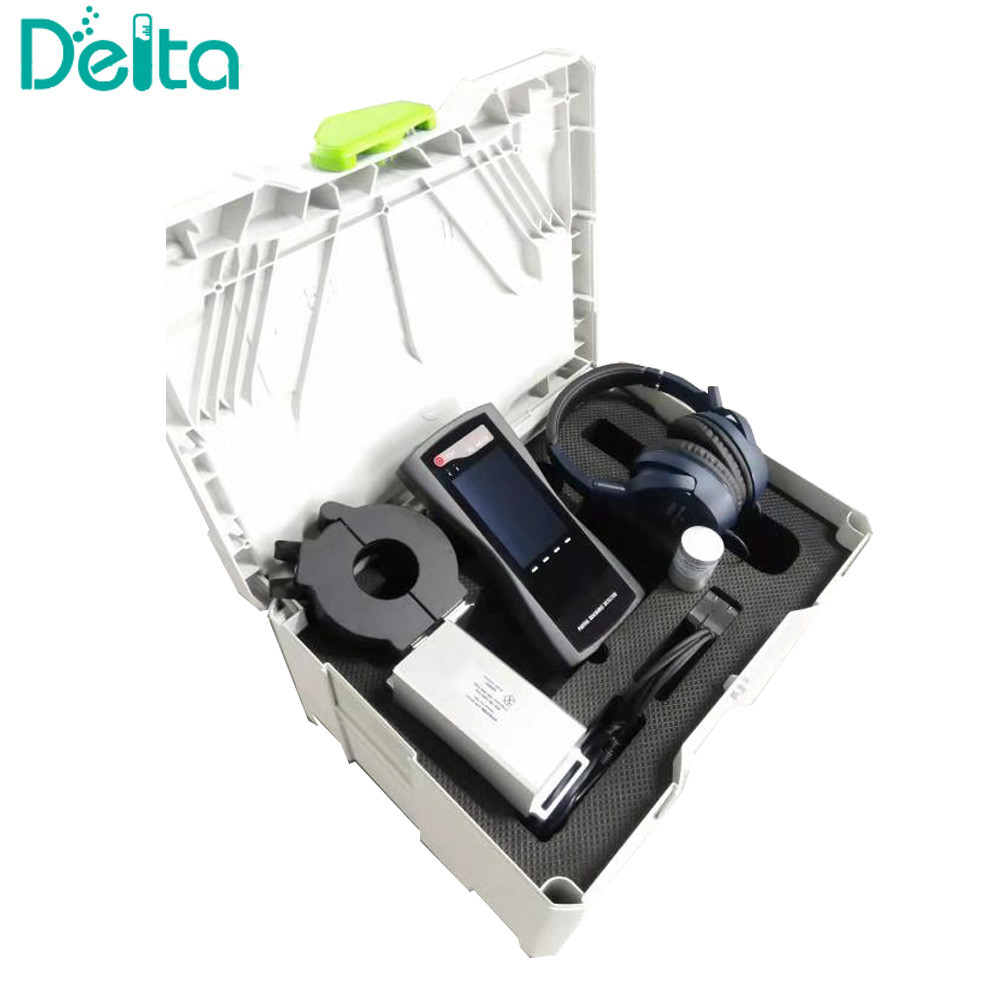

Detector de descarga parcial de transformador portátil JF-2004

Detector de descarga parcial de transformador portátil JF-2004

Introducción:

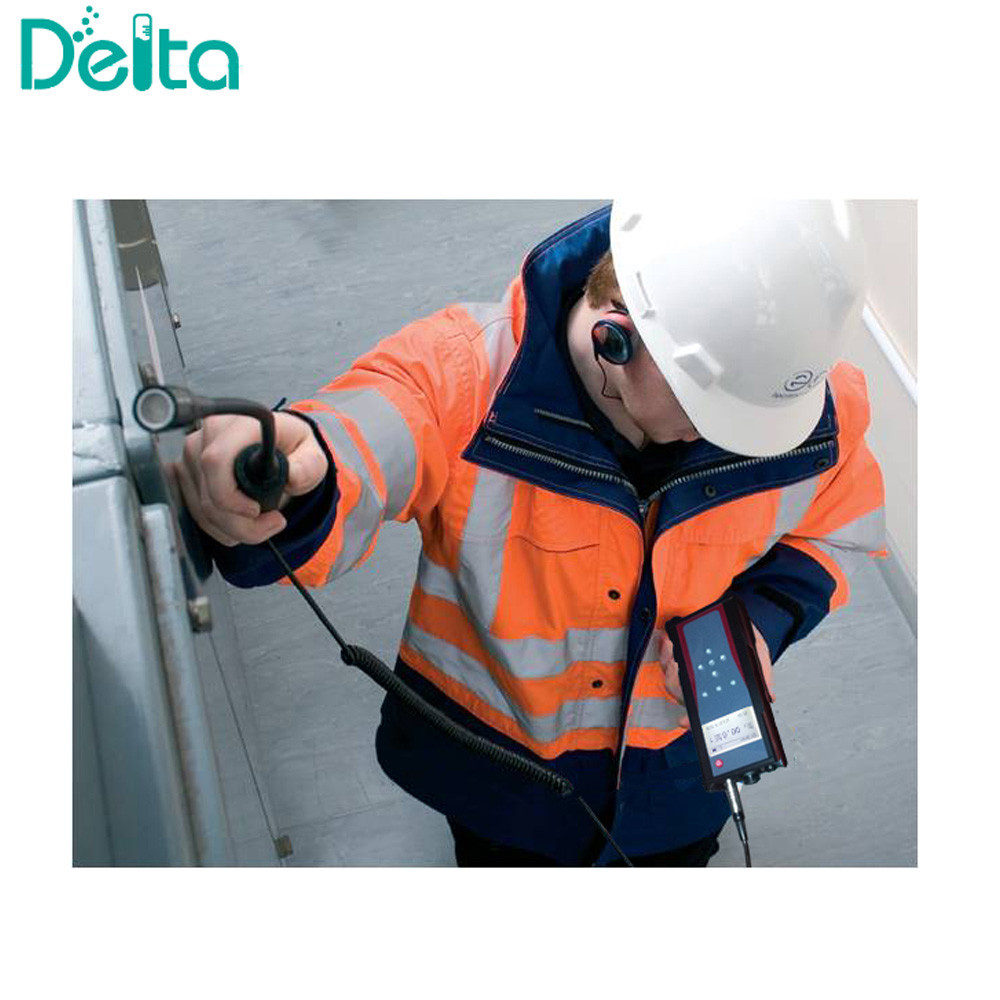

• Aplicación: métodos de detección no intrusivos para detectar y localizar defectos de descarga parcial en equipos eléctricos de alto voltaje.
• Principio de funcionamiento: método de ultraalta frecuencia (UHF), método ultrasónico (UA) y método de ondas eléctricas terrestres (TEV).
• Rango de frecuencia de detección: UHF es de 3001500 (MHz), ultrasonido es de 20200 (KHz).
• Rango de medición: UHF es -80 ∼20 dBm y ultrasonido es 0 ∼90 dB.
• Sensibilidad: 10 pC como mínimo (dependiendo de la distancia entre el sensor y la fuente de descarga).

El sensor:

Detector de descargas parciales JF-2004tiene un sensor ultrasónico incorporado, un sensor de dos en uno para ondas geoeléctricas y ultrasónicos;

1. Sensor de UHF: 300 ‰ 2000 (MHz), con características de recepción direccional;
2. Sensor ultrasónico: 20 ‰ 200 kHz;
3. Las ondas eléctricas terrestres (TEV): 10 ~ 70 MHz;

Función del software:

1. Detección continua de señales de ondas eléctricas de ultraalta frecuencia, terrestres y ultrasónicas para determinar si hay descarga parcial.

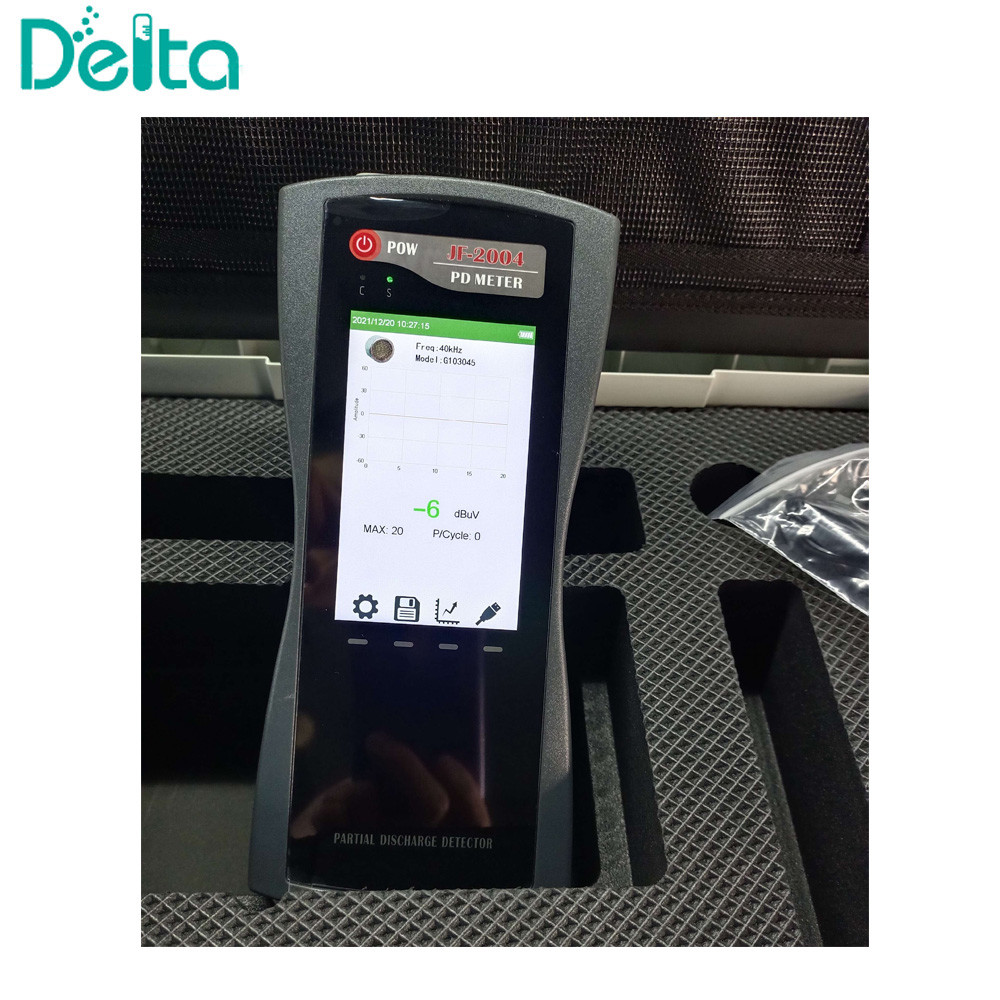

2. Display en tiempo real de la tendencia de cambio de la señal medida, que puede hacer un juicio más intuitivo sobre el desarrollo de la señal de descarga parcial;
3. Tiene una función de almacenamiento de datos en el sitio.

Otros parámetros:
