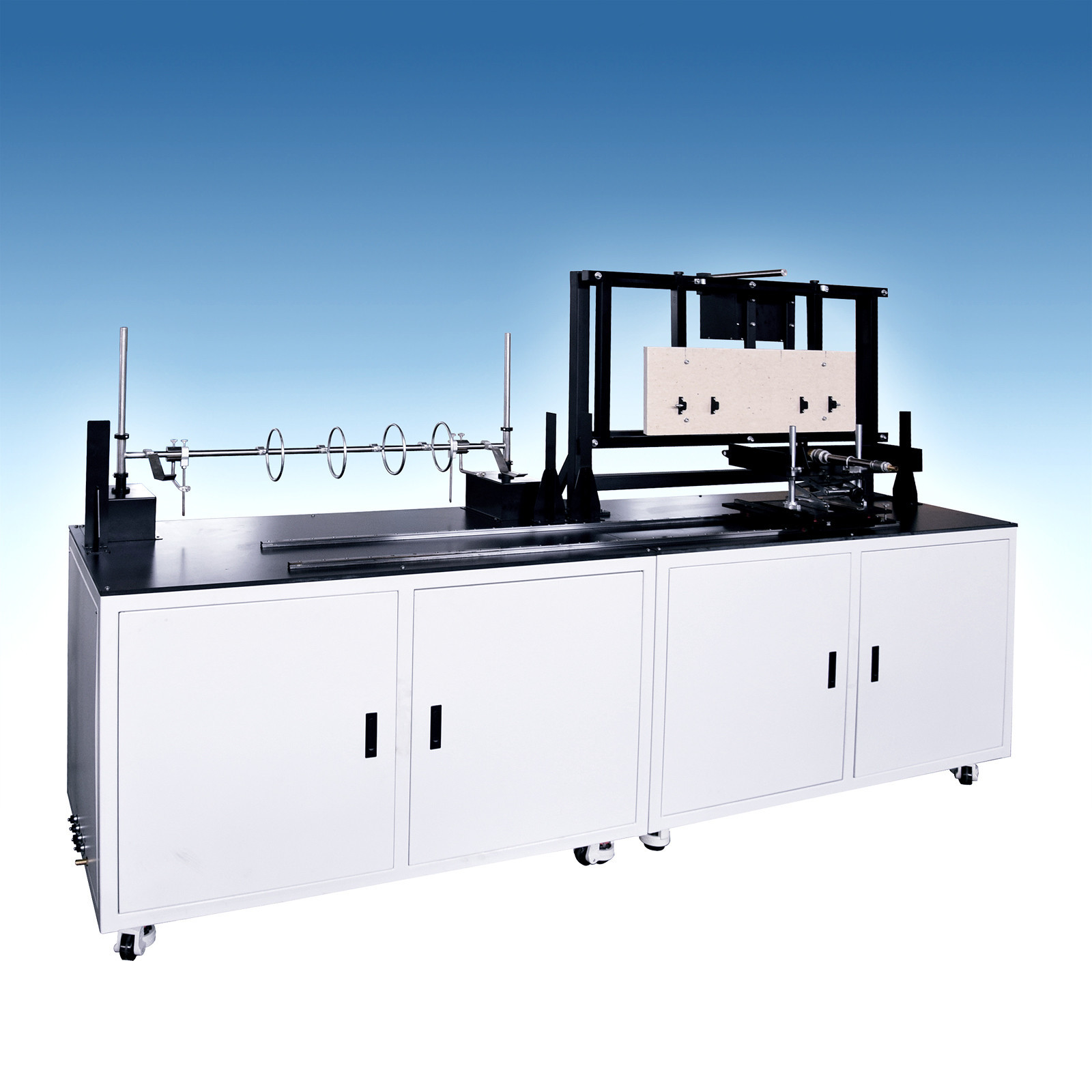

IEC 60331 Equipo de ensayo de resistencia al fuego de los cables eléctricos -- Modelo CFRT

Introducción:

CFRT IEC60331 Electric Cable Fire Resistance Testing Equipment is used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C- ¿ Por qué?

Normas de referencia:

• IEC 60331 Ensayo de los cables eléctricos en condiciones de integridad del circuito;
• IEC 60331 Parte 11 Fuego solo a una temperatura de llama de al menos 750 ̊C;
• IEC 60331 Parte 21 Cables de tensión nominal de hasta 0,6/1 kV incluidos;
• IEC 60331 Parte 12 Fuego con choque a una temperatura de llama de al menos 830 ̊C;
• IEC 60331 Parte 31 Fuego con descargas eléctricas Cables de tensión nominal de hasta 0,6/1 kV incluidos.

Especificaciones:

Características:

• Fuente de calor: quemador de gas de propano tipo cinta AGF
• Estructurado con 3 filas de agujeros transversales, ancho frontal promedio del quemador: 15 mm, diámetro del agujero: 1.32 mm, distancia entre el centro: 3.2 mm.
• Una fila de agujeros pulidos en el agujero piloto para la preservación de la llama en ambas caras de la placa del quemador.
• Dos termopares se instalan horizontalmente separados 45 mm a la izquierda y derecha de la línea central del quemador para verificar la temperatura.
• Controladores de flujo de masa para regular el flujo de gas y aire, con una precisión no inferior al 1,5%.
• El software puede mostrar la temperatura de calibración del quemador, el caudal de propano y aire, etc.
• La corriente es suministrada por un transformador estrella trifásico con capacidad suficiente para mantener el voltaje de ensayo requerido cuando no se puede mantener la integridad del circuito.
• Indicador de conexión del conductor (indicador LED) para formar una corriente.
• El valor del voltaje se fija automáticamente mediante un software y se ajusta mediante un controlador de panel.
• Display digital de los datos de corriente y voltaje, con una precisión de corriente de 0,001A.
• Protección de corriente mediante fusible con 2A.
• Los datos de medición en tiempo real de toda la corriente y el voltaje se recopilan por ordenador, y se generan las curvas de corriente y voltaje.
• Cuando no se pueda mantener la integridad del circuito, se apaga la lámpara indicadora correspondiente, el ordenador determina automáticamente el estado y registra el tiempo,y envía la alarma de sonido y luz.
