aparato ardiendo de la prueba de la densidad de humo del cable de 3mc IEC60134

3mc IEC60134 Aparato de ensayo de la densidad de humo de los cables

Introducción:

• ElAparato de ensayo de la densidad de humo de la quema de cables 3MCse utiliza para medir la emisión cuando el cable o el cable óptico se coloca horizontalmente en condiciones de fuego definidas.

• Aparato de ensayo de la densidad de humo de la quema de cables 3MCse compone de un recinto cúbico y un sistema fotométrico ((la cámara de ensayo exterior no es suministrada por nosotros, los clientes deben construir la sala por sí mismos).

• Se quema la fuente de fuego estándar especificada (etanol 90±1%, metanol 4±1% y agua destilada 6±1%) 1L±0,01L.

Las normas:

• IEC61034-1&2: Medida de la densidad de humo de los cables que arden en condiciones definidas.

• BS6853 Código de prácticas para las precauciones contra incendios en el diseño y construcción de trenes de pasajeros;

Campo de aplicación:

• el tren;

• El cable y el cable

Características:

• El tamaño interno de la cámara es de 3.000 mm (W) × 3.000 mm (D) × 3.000 mm (H).

• Aparato de ensayo de la densidad de humo de la quema de cables 3MCestá configurado con una puerta con ventanas de vidrio de ensayo y en ambas caras del lado opuesto hay una ventana transparente sellada (mínimo 100mmX100mm).

• Sistema de soporte para permitir el montaje separado de la fuente de luz y la fotocélula en la pared exterior.

• La fuente de luz es Dedo Light Classic Series Tungsten con 100W.

• La fuente de alimentación de tungsteno de Dedolight es de 12V DC.

• Velocidad de la luz: 2000 lm~3000 lm, y temperatura del color: 2800K~3200K.

• La fotocélula receptor es de tipo silicona y tiene una reacción de espectro conforme al observador fotópico (similar a un ojo humano) de la Comisión Internacional de Iluminación (CIE).

• Suministrado con instalaciones de extracción personalizadas y toda la instrumentación, ventiladores, soportes y marcos de montaje de muestras.

• El software muestra los resultados de las pruebas, incluida la temperatura interna de la cámara, la transmisión de la luz, etc.

Parámetros:

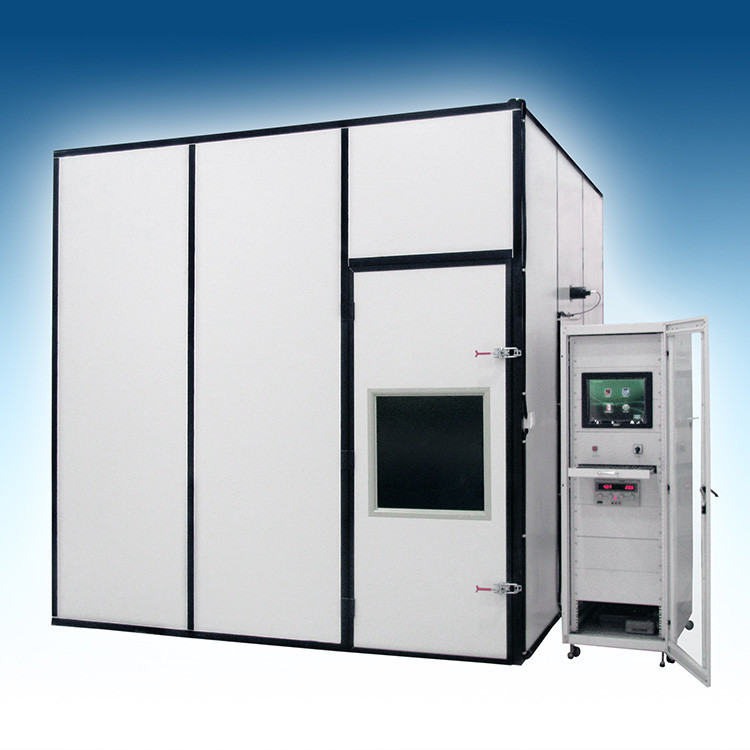

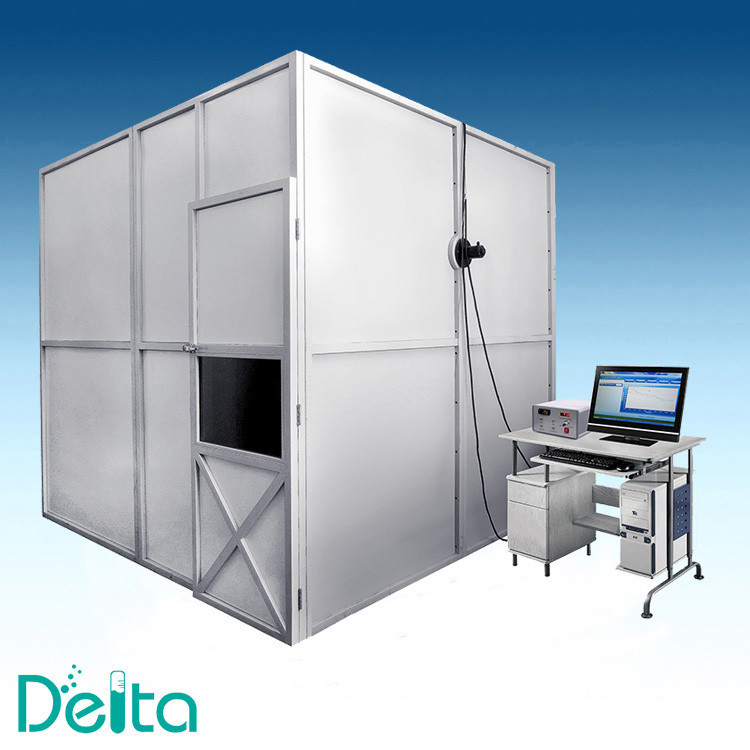

Aparato de ensayo de la densidad de humo de la quema de cables 3MCLa imagen real:
