Artículo de combustión únicaEl Banco Central Europeo

Introducción:

• The Single Burning Item SBI is a method of test for determining the reaction to fire behavior of building products (excluding floorings) when exposed to the thermal attack by a single burning item (a sand-box burner supplied with propane).

• La muestra se monta en un carrito que se coloca en un marco debajo de un sistema de escape.Las tasas de liberación de calor y humo se miden instrumentalmente y las características físicas se evalúan mediante observación..

Las normas:

• La norma EN 13501.

• En el caso de los productos de la categoría N.O.

Campo de aplicación:

• Materiales de construcción;

• Las demás

Características:

• El SBI de combustible único consta de un carrito, un marco fijo, una capucha de recogida de gas, un colector, un tubo de escape de tipo J, un ventilador centrífugo, un dispositivo de control de velocidad del viento,la sección de medición integral, gabinete de análisis de gases, sistema de adquisición de datos;

• El carrito se puede instalar con dos muestras verticales. La parte inferior del ángulo vertical es un quemador de caja de arena. Se adopta el método de ignición superficial,y el sistema de detección de llamas esté equipado con un dispositivo de protección contra la quema;

• El marco fijo sostiene el capó de recogida de gas, el cual está fijado con un quemador auxiliar y está equipado con un sistema de detección de llamas como dispositivo de protección contra las llamas.

• Un colector de gases de acero inoxidable, situado en la parte superior del marco fijo, utilizado para recoger los gases de combustión.

• tubo de escape de humo de tipo J de acero inoxidable, de diámetro interior de (315 + 5) mm con aislamiento de algodón mineral resistente a altas temperaturas de 50 mm;

• El sistema de escape de humo deberá expulsar continuamente humo a una velocidad de 0,50 m3/s-0,65 m3/s y estar regulado por conversión de frecuencia.

• Control de flujo de masa, rango de medición de 0 g/s-2,5 g/s, con una precisión de lectura no inferior al 1,5%;

• El suministro de gas puede controlarse automáticamente hasta un caudal de 647 mg/s y 2000 mg/s, el sistema de control de gas puede garantizar que la velocidad de suministro de gas en el proceso de cambios de ensayo no exceda de 5 mg/s,para garantizar la salida de calor de 30.7 + 2 kW;

• El sistema de muestreo de gases de escape consta de un filtro de cenizas, una trampa de frío, dos columnas de secado, una bomba de muestreo y una bomba peristáltica, de modo que el gas de muestra esté limpio y seco de manera eficaz;

• Analisador de oxígeno paramagnético, rango de medición de 0-25%, que mide la concentración de oxígeno en el gas, rango de concentración de 0-25%, T90<12 segundos; Analisador de CO2 infrarrojo no dispersivo: CO2:0 ~ 10%;

• Una tubería con una longitud de 2155 mm, equipada con una sonda de presión, tres termopares, una sonda de muestreo de gas y un sistema de luz blanca;

• Una sonda bidireccional, con un rango de al menos (0-100) Pa y una precisión de 2 Pa del sensor de presión de entrada conectado. El tiempo de respuesta del sensor de presión de salida del 90% es de 1s como máximo.

• El sistema de iluminación es de tipo incandescente, con temperatura de color (2900 + 100) K, y la unión flexible está instalada en el lado del tubo de escape;

• Detector de fotodiodo de silicio, con estabilidad lineal del 0,1%.

• El aire se introduce en el tubo lateral para mantener la limpieza del dispositivo óptico, lo que puede lograrse con aire comprimido;

Parámetros:

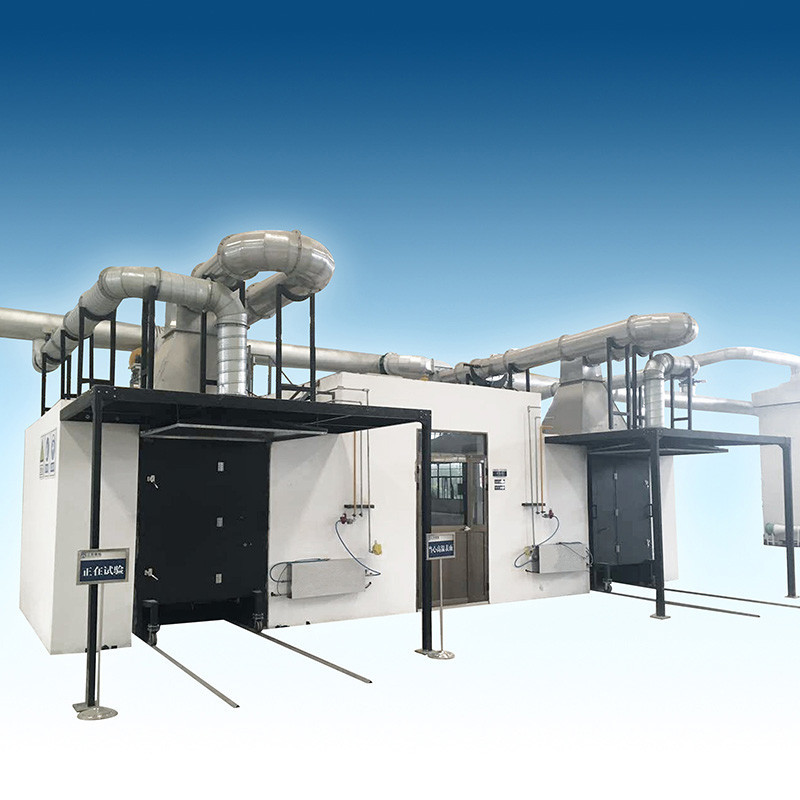

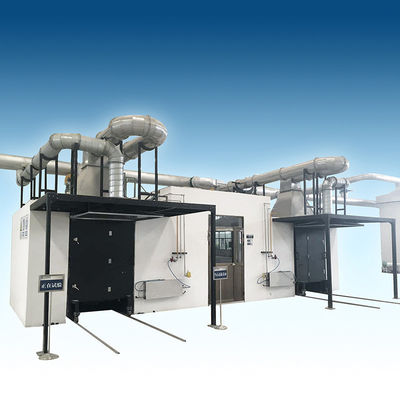

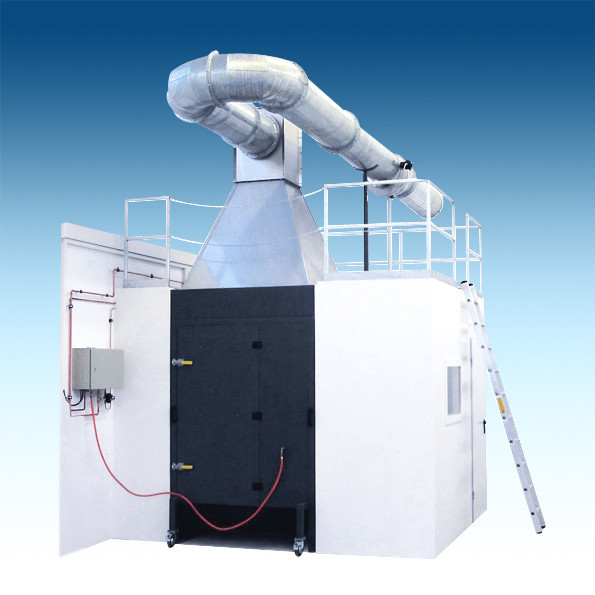

Artículo de combustión única SBI Imagen real:
