Prueba de propagación de la llama en la superficie del material de construcción Aparacho de ensayo BS476-7

Introducción:

• Aplicable a los materiales de construcción británicos y a la norma de ensayo de alta resistencia al fuego de hierro, conforme a las normas de BS 476-7,el método de ensayo para determinar la clasificación de la extensión superficial de la llama de los productos;.

• Prueba de propagación de la llama en la superficie del material de construcción Aparacho de ensayo BS476-7Se utiliza principalmente para determinar la extensión de la llama en la superficie expuesta de la pared y el techo.con una pequeña llama para encender las muestras, y determinación del flujo de calor crítico.

• Prueba de propagación de la llama en la superficie del material de construcción Aparacho de ensayo BS476-7 el área del panel radiante es de 850 mm×850 mm, el porta muestras de ensayo adopta el método de enfriamiento por agua, equipado con tablero de calibración y sensor de flujo térmico, que puede calibrar el perfil de flujo térmico.Se requiere un equipo de ensayo superior para el espacio del laboratorio., para poder montar el instrumento de ensayo, el usuario debe disponer de más medidas de seguridad.

Las normas:

BS 476 Parte 7

Campo de aplicación:

• Materiales de construcción;

Características:

• Este aparato consta de un panel de radiación montado verticalmente en un entorno y apoyado en un marco.

• El panel de radiación está manchado con una mezcla de gas y aire.

• El panel de radiación es de 850 mm cuadrados para un bloque de quemador de tipo refractario poroso diseñado para proporcionar una combustión eficiente de la mezcla aire-gas-aire,con una superficie de la lámina no inflamada en condiciones de funcionamiento.

• El panel de radiación y su envolvente se apoyan en un marco para que el centro del panel esté aproximadamente a 1250 ± 100 mm sobre el nivel del suelo.

• Un soporte para muestras y un dispositivo de llama piloto montados a un lado del aparato.

• El soporte de la muestra está compuesto por un marco de acero refrigerado por agua con placas de cara refrigeradas por agua.Las placas faciales se superponen las muestras por 20 ± 2 mm en sus bordes superior e inferior y sobre el borde vertical adyacente al panel de radiación.

• Se coloca una abrazadera de resorte para sujetar la muestra contra las placas de cara.

• El suministro portátil de agua al poseedor de la muestra hace que la temperatura máxima no supere los 35 °C en la salida del poseedor de la muestra.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• La altura del soporte de la muestra está articulada para que pueda balancearse horizontalmente, alejándose de la cara del panel de radiación entre ensayos,desde la posición de ensayo a la posición de espera y viceversa.

• El quemador piloto consiste en un tubo de acero.

• Las líneas de suministro de gas y aire al panel de radiación contienen medidores de caudal, reguladores de presión, válvulas de control y dispositivos de seguridad.

• Métro de flujo térmico: rango: 0 ~ 50 kw/m2; emisividad de superficie:ɛ=0,95±0.05.

• Tabla de calibración ficticia con soporte, medidor de flujo térmico calibrado y montaje.

Parámetros:

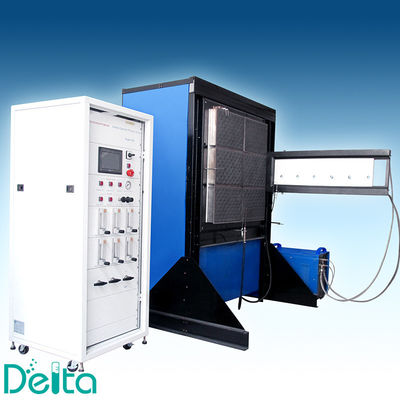

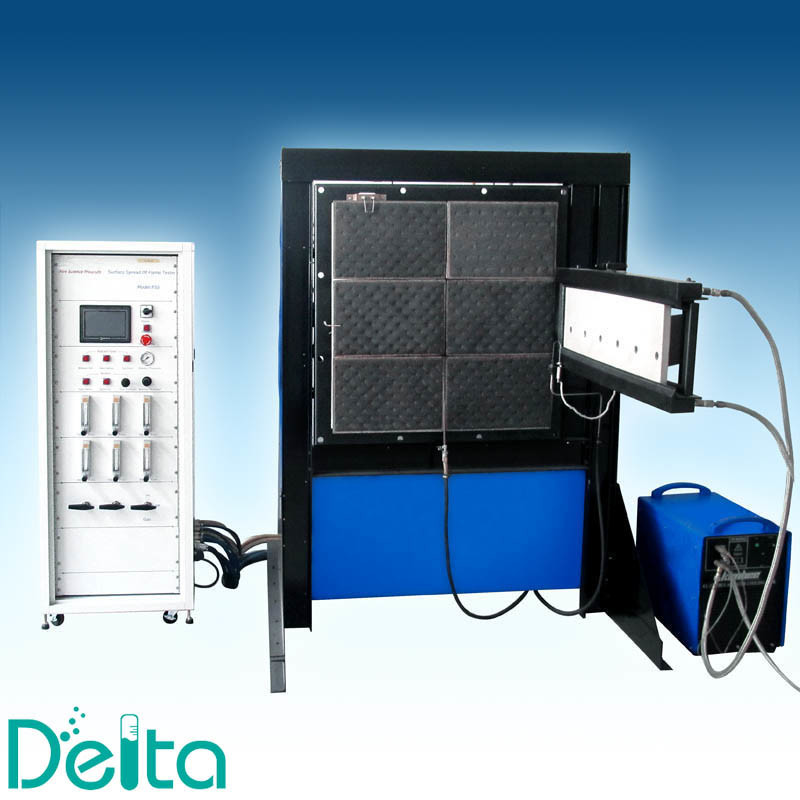

Prueba de propagación de la llama en la superficie del material de construcción BS476-7 Aparato de ensayo Imagen real:
