Material de construcción y pruebas de goteo de material de ajuste...Modelo NF505

Introducción:

• El ensayo de goteo de acuerdo con la NF P 92-505 es un ensayo complementario de reacción al fuego para la clasificación M de los materiales de construcción y accesorios.Se utiliza para materiales de fusión térmica para los que algunos inflamación o no goteo, producidas por una fuente de calefacción, se observaron durante el ensayo principal.o el ensayo de radiación (cámara de epirradiadores) para materiales rígidos o flexibles y gruesos (NF P 92-501).

• En principio, la inflamación del algodón en la prueba de goteo conduce a la clasificación M4.se mantiene la clasificación obtenida en el ensayo principal o se degrada el material en función de si hubo goteos no inflamados o inflamados durante este mismo ensayo principal.En el caso de una cavidad sin inflamación o con inflamación de corta duración en el ensayo principal,este esquema se aplica también al ensayo complementario de persistencia a la llama (NF P 92-504) cuando se produjeron de nuevo gotas no inflamatorias o inflamatorias durante este ensayo complementario.

Campo de aplicación:

• Materiales de construcción;

• el tren;

• Interior de automóviles;

Características:

El aparato de ensayo por goteo consta de los siguientes elementos ensamblados sobre una base común:

• En la parte superior del primer soporte se coloca la fuente de radiación térmica de tipo epiradiador de 500 W de potencia nominal,cuya superficie radiante esté hecha de un disco de sílice fundido vítreo translúcido de 100 mm de diámetro.

• Un dispositivo de mango móvil permite levantar ligeramente el soporte del epiradiador para que gire a 90° en el plano horizontal, con el fin de sacarlo de la prueba.

• El segundo soporte lleva un conjunto ajustable en altura con en la parte superior el soporte de la muestra y en la parte inferior el recipiente de caída, estas dos partes separadas por 300 mm.

• El soporte de la pieza de ensayo está hecho de un anillo metálico sobre el que se encuentra una rejilla circular plana de alambre de acero inoxidable.

• El recipiente de goteo se compone de un pequeño recipiente cuyo fondo plano está cubierto por completo con algodón.

• A guiding mark bound up with the epiradiator support and a graduated metal rule fixed to the pole of this second stand allow to adjust the distance between the radiant surface of the epiradiator and the upper face of the test piece.

Parámetros:

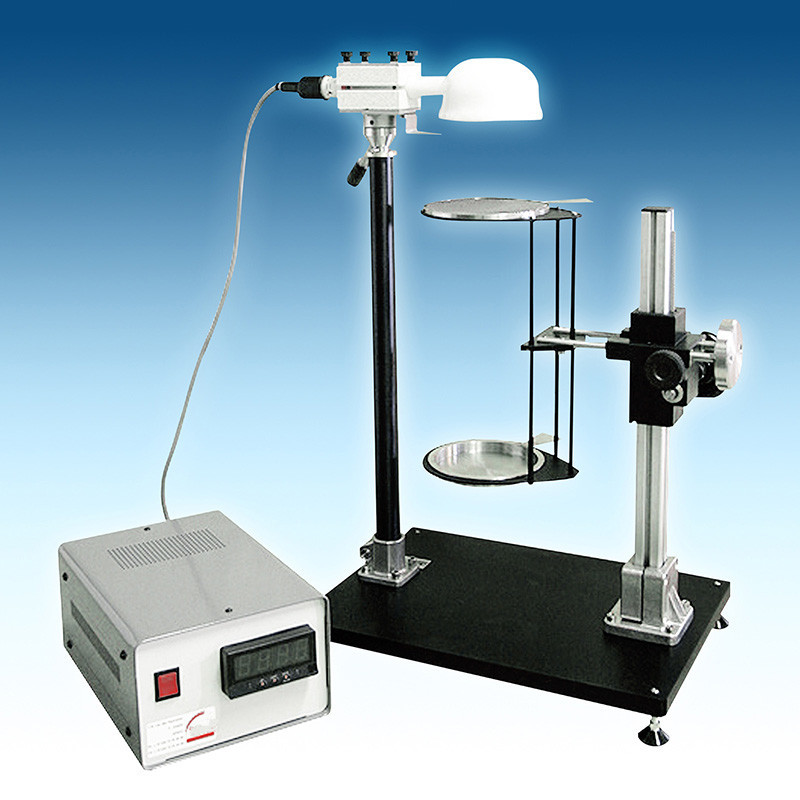

NF505 Pruebador de goteo Imagen real:
