Detector parcial de la descarga del transformador portátil fácil del uso JF-2004

Lugar de origen Chongqing, China
Nombre de la marca Delta
Certificación ISO9001
Número de modelo JF-2004
Cantidad de orden mínima 1 detector parcial de la descarga del sistema
Precio USD1.0 / set

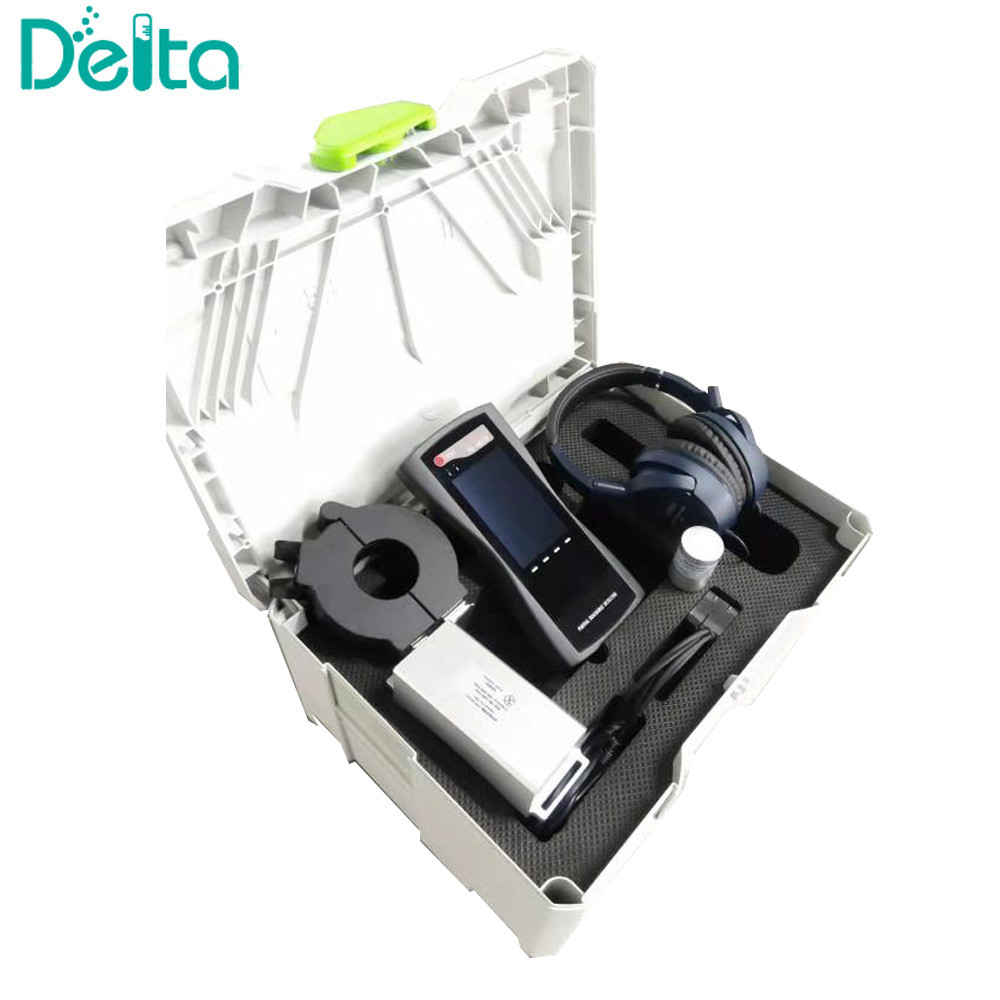

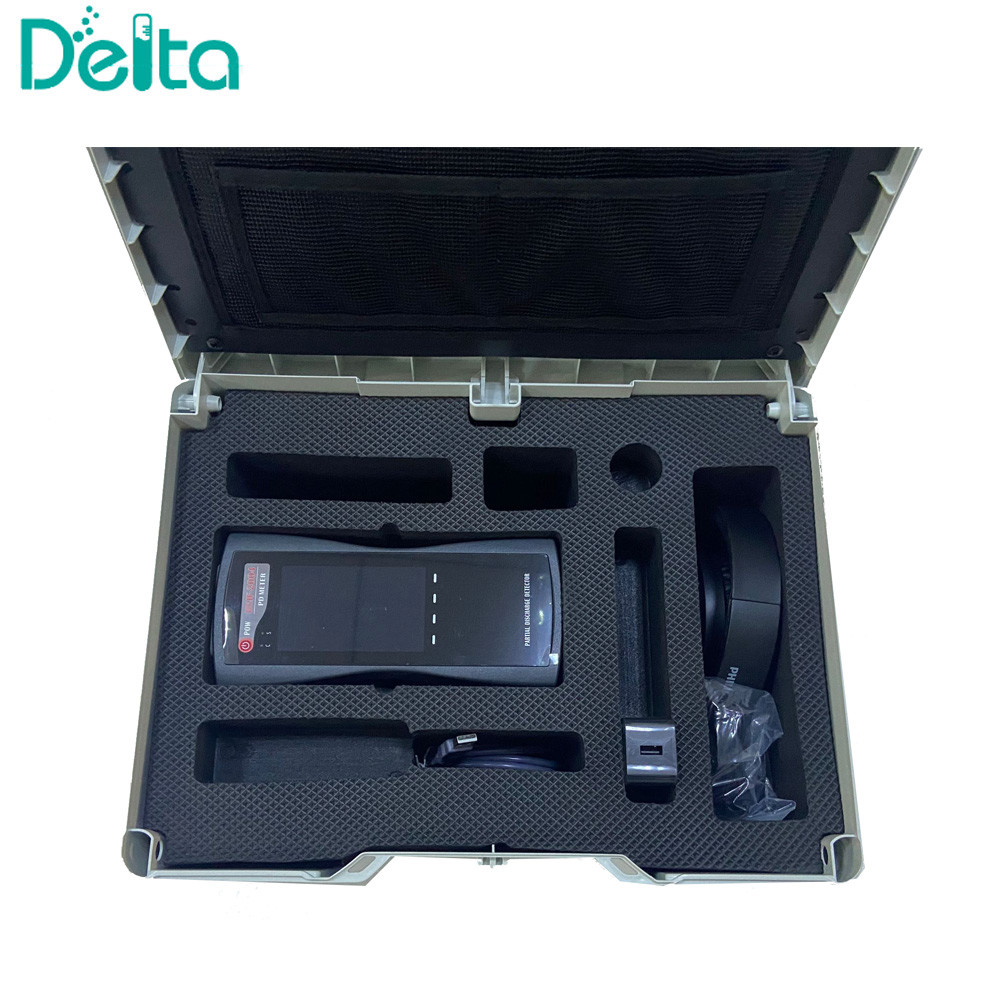

Detalles de empaquetado El detector parcial de la descarga se embala en una caja de la madera contrachapada.
Tiempo de entrega Dentro 10 días después de que la orden se confirma
Condiciones de pago Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:
Capacidad de la fuente detector parcial/mes de la descarga de 100 sistemas

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Objetos de prueba Transformadores, soldados enrollados en el ejército, líneas aéreas, cable, Cabient Método de detección Método ultrasónico
Campo del uso prueba eléctrica Descripción Detector parcial de la descarga del transformador portátil fácil del uso JF-2004
Funciones Detecte la descarga parcial de soldados enrollados en el ejército, del transformador, del etc. Características Detector de descargas parciales de interruptores portátiles
suministro de energía Batería incorporada, batería de litio 3.7V/1ah Funcionamiento de la batería cerca de 8 horas
Muestra Pantalla LCD del RGB de 4,0 pulgadas Almacenamiento de datos tarjeta de 16g SD
Sensores El sensor de GIS es gratuito, otros detectores son opcionales. Plazo de ejecución de la entrega 7 días después de que la orden se confirma
Método de envío Sugiera para enviar por el aire o exprese Términos comerciales EXW, mando, DDU, CIF, etc.
Lengua Inglés
Deja un mensaje
Descripción de producto

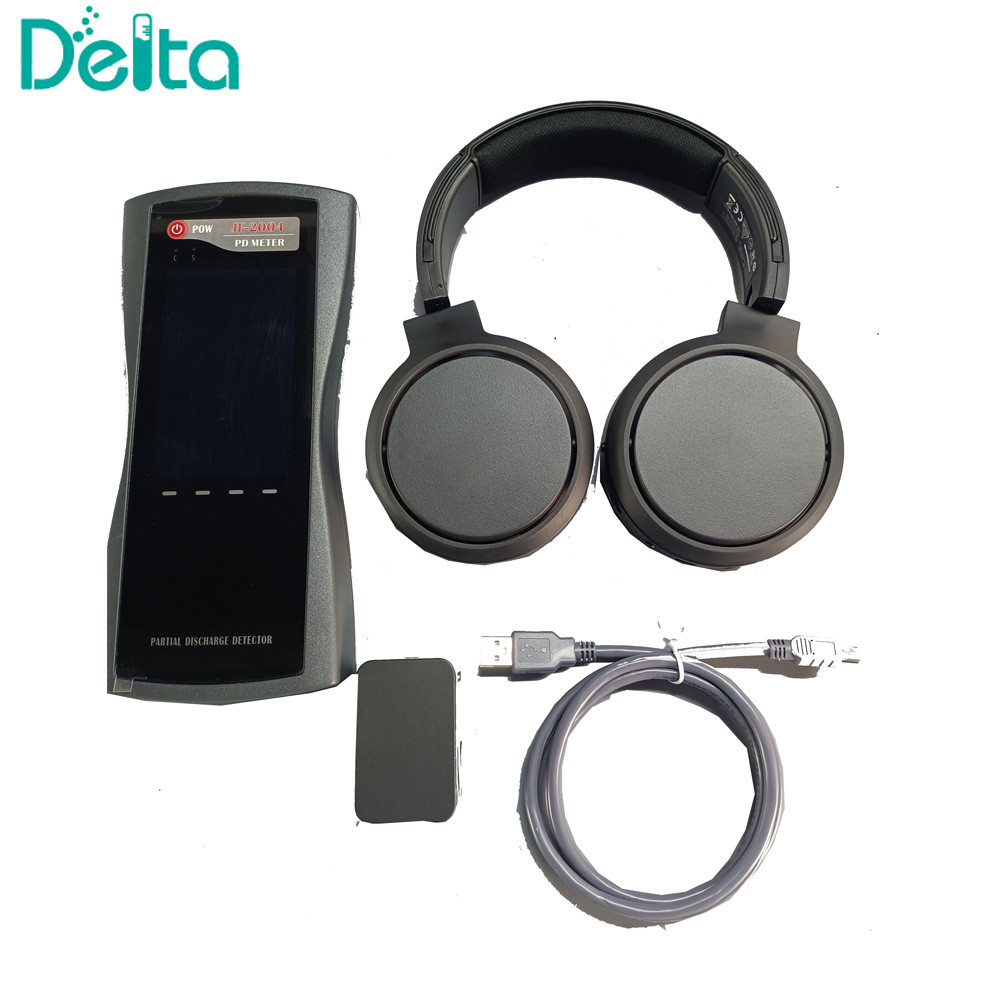

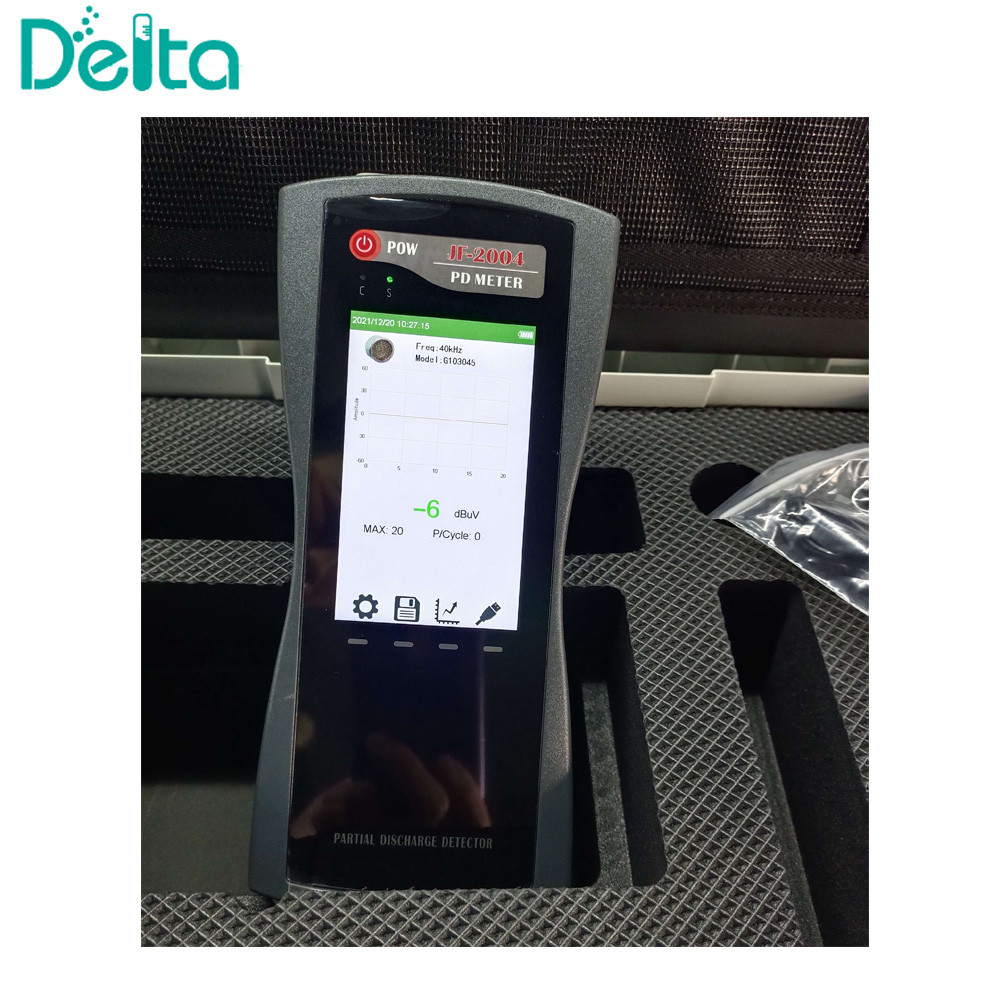

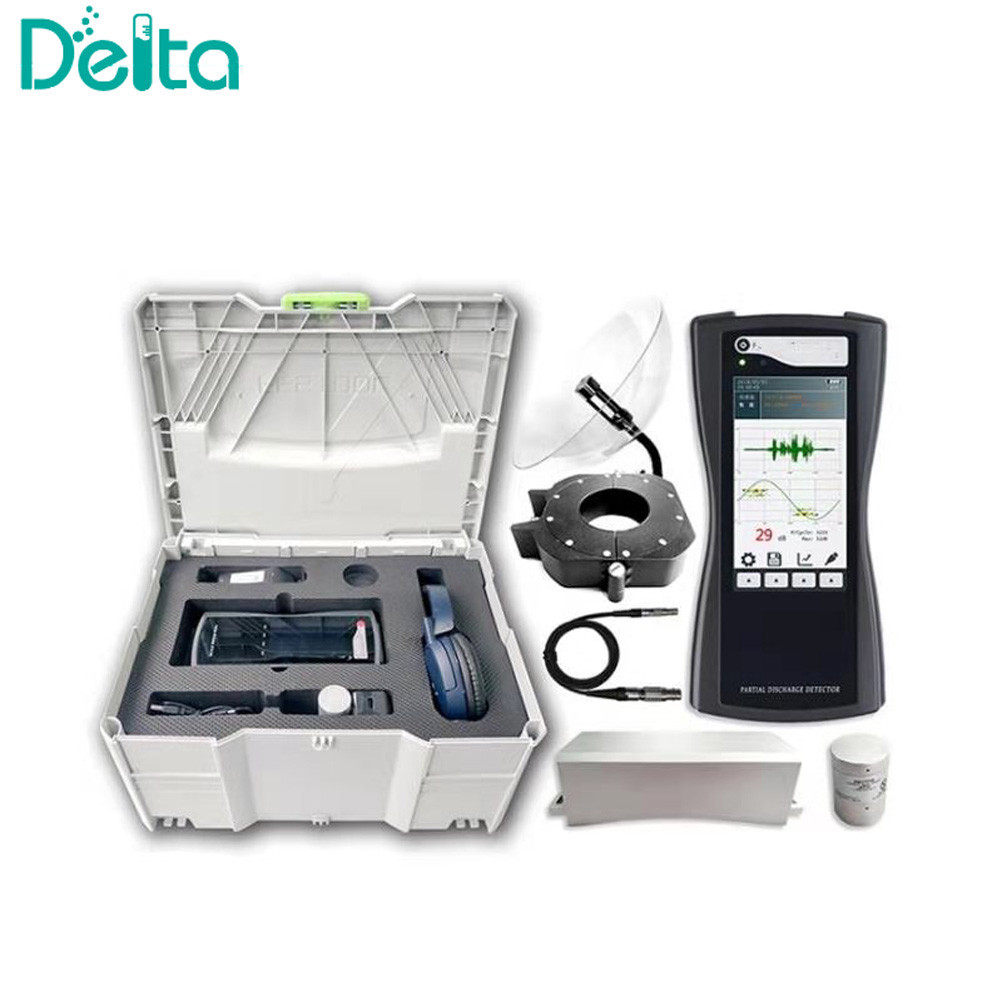

Detector parcial de la descarga del transformador portátil fácil del uso JF-2004 0Detector parcial de la descarga del transformador portátil fácil del uso JF-2004 1Detector parcial de la descarga del transformador portátil fácil del uso JF-2004 2JF-2004 Detector de descarga parcial de transformador portátil de fácil uso



Introducción:

El detector se utiliza para detectar y evaluar el estado de aislamiento de los equipos de alta tensión, los gabinetes de red de anillos, los transformadores, los SIG, las líneas aéreas, los terminales de cable,las cajas de ramas de cable, y otros equipos.



Se utiliza ampliamente en los siguientes campos:

  • Empresas de desarrollo y distribución
  • Sistema ferroviario
  • Sistema de suministro de energía petroquímica
  • Campo de pruebas aeroespaciales
  • Campo de ensayo automático

Detección de intensidad de descarga parcial: Mediante la medición de la señal de descarga dentro de un período de frecuencia de potencia,la intensidad de la descarga parcial se caracteriza de acuerdo con el valor máximo (dB) en la secuencia de pulsos de descarga.

Detección de frecuencia de descarga parcial: el dispositivo mide la señal de descarga dentro de un período de frecuencia de potencia, extrae pulsos de descarga,y caracteriza la frecuencia de descargas parciales de acuerdo con el número de pulsos de descarga.





Principales características:

  1. Configurar diferentes sensores para realizar la detección de descargas parciales de casi todos los equipos eléctricos;
  2. La interfaz humano-máquina humanizada facilita la gestión de datos de diferentes dispositivos, incluido el seguimiento de las tendencias históricas de cambio de datos y el análisis de datos horizontal y vertical,y realiza un diagnóstico integral de 360 ° del dispositivo bajo prueba;
  3. Sensores ultrasónicos incorporados y sensores de voltaje de tierra transitorio (denominados en lo sucesivo "TEV"), que pueden conectarse con sensores especiales como transformadores, SIG, líneas aéreas y cables;
  4. Adopte un método de detección no intrusivo, sin interrupción de la energía durante el ensayo, y tal vez no se aplica una fuente de alto voltaje,que es más conveniente de usar que un detector de descarga parcial pulsada tradicional;
  5. El rango de ancho de banda de ensayo es de 30 kHz ~ 2,0 GHz, adecuado para el principio de detección de varias bandas de frecuencia;



Parámetros:

El TEV la medición Medición por UHF
Rango de medición 0 a 60 dBmV frecuencia de detección 300-2000MHz
Resolución 1dB rango de medición 0 a 60 dBmV
Precisión ± 1 dB la exactitud Se aplican las siguientes medidas:
Pulso máximo por ciclo 1400 Banda de sensores 300-2000MHz
Banda de frecuencia de medición 3 ~ 100 MHz
Medición de AA Medición del AE
Rango de medición - 6 dBmV - 68 dBmV Rango de medición - 6 dBmV - 68 dBmV
Resolución 1dB Resolución 1dB
Precisión ± 1 dB Precisión ± 1 dB
Frecuencia central del sensor 40 kHz Rango de frecuencia 20 a 200 kHz
Medición de HFCT
Impedancia de transmisión del sensor 5 mV/mA
Frecuencia de detección 1 ¢ 30 MHz
Sensibilidad ≤ 50 pC
H.Ardos
Conchas El ABS
Muestra 4Pantalla LCD RGB de 0,0 pulgadas
El controlador El ARM
Conector

Interfaz USB (también entrada del cargador) conector estéreo para auriculares de 3,5 mm

Input del sensor ultrasónico externo wifi inalámbrico referencia de sincronización inalámbrica

Audífonos mínimo de 8 ohmios
Tarjeta SD el estándar 16G
Batería incorporada 3Batería de litio de 7V/1Ah
Tiempo de trabajo alrededor de 8 horas
Cargador AC 90-264V o 5V de corriente continua
Temperatura de funcionamiento -20 ~ 50 °C
Humedad Humedad relativa del 20 al 85%
Peso 0.4KG (anfitrión)
