Tester de propagación de llama de la norma internacional ISO5658-2, ASTM E1317 de la OMI

Tester de propagación de la llama según la norma ISO5658-2, ASTM E1317

Introducción:

Tester de propagación de la llama según la norma ISO5658-2, ASTM E1317se utiliza para las características de combustión de los materiales de construcción, los materiales de los trenes de alta velocidad y los materiales de los buques.

Tester de propagación de la llama según la norma ISO5658-2, ASTM E1317Medirá la velocidad de propagación de la llama, el calor de encendido y la liberación total de calor en función de la distancia y del FCE (flujo crítico de radiación térmica).

Este método de ensayo se utiliza para evaluar las características de combustión de los objetos de ensayo instalados verticalmente de conformidad con la norma ISO 5658-2 y las Resoluciones de la OMI.653.

El objeto de ensayo se expone a la zona de disipación de calor adecuada dada por el tipo de combustión de gas del disipador de calor y, a continuación, cuando se produce la combustión,el valor de la señal se mide en mV mediante un termopareja calibrado.

Además, también se registra el tiempo de ignición y el tiempo de combustión de la llama del objeto de ensayo según la distancia del objeto de ensayo, y también se registra la velocidad de propagación de la llama.
Otros elementos de ensayo son el calor de encendido (MJ/m2), el calor de combustión continua (MJ/m2), el flujo crítico de radiación térmica (kW/m2), el calor medio de combustión continua y la disipación total de calor (kW).

Parámetros:

Características:

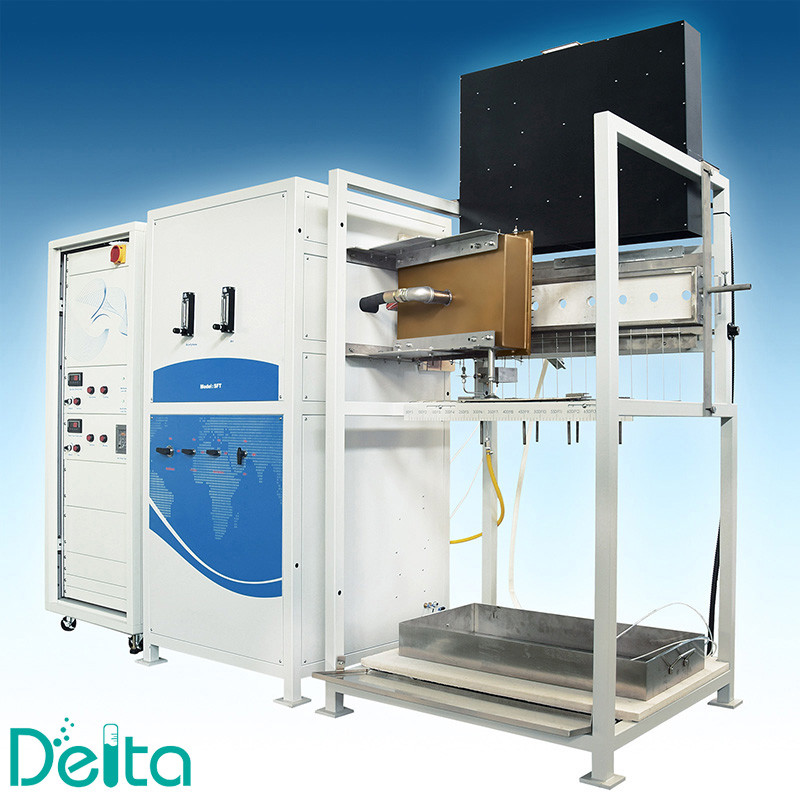

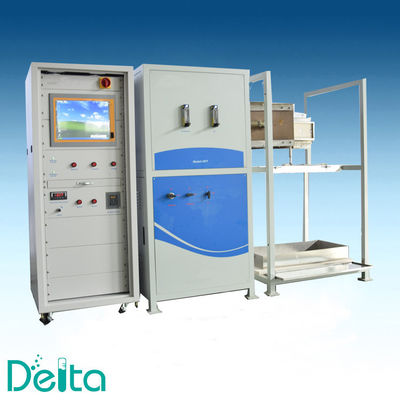

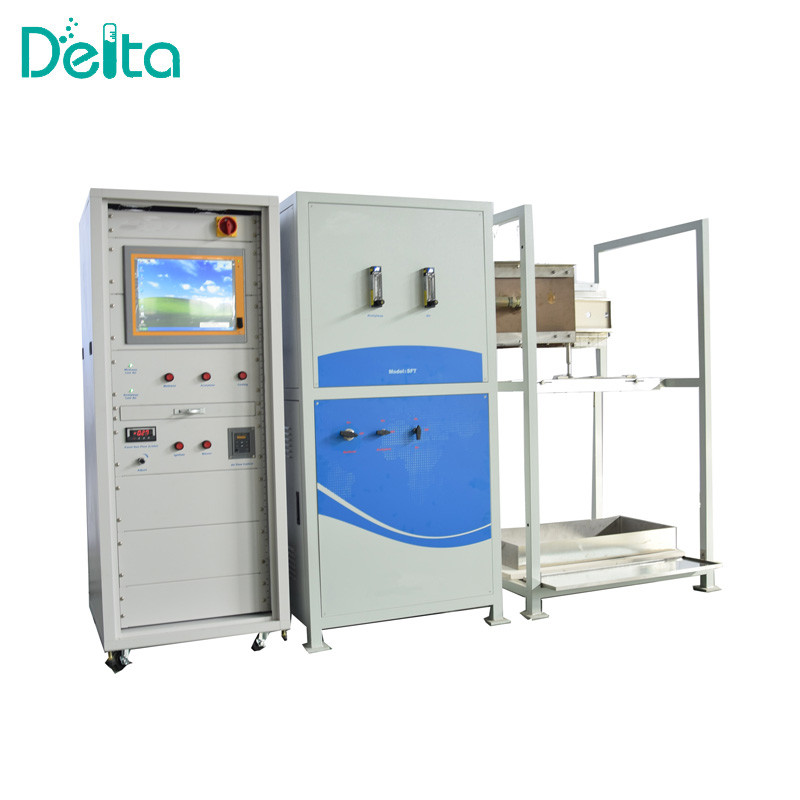

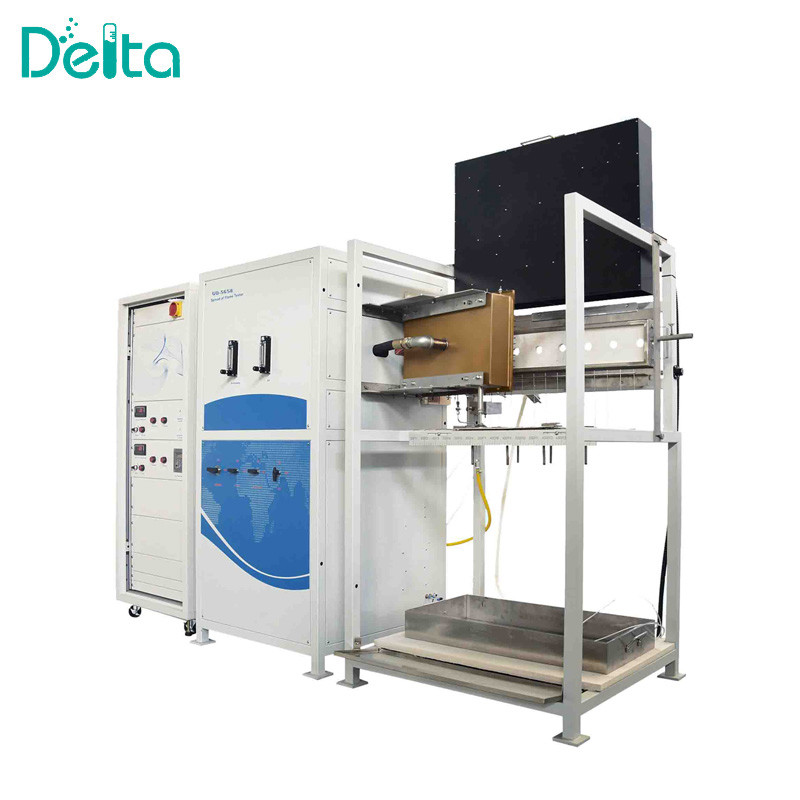

1.Tester de propagación de la llama según la norma ISO5658-2, ASTM E1317se compone de cuatro componentes principales: un conjunto de soportes de placas radiantes y un conjunto de soportes de muestras.y el quemador piloto forman la estructura requerida;

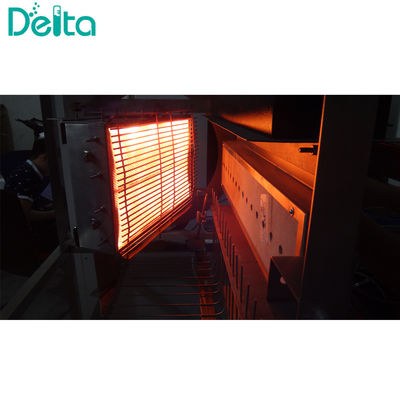

2El panel radiante proporciona una superficie radiante con un tamaño de aproximadamente 480 mm X 280 mm, y una pantalla de malla de alambre se proporciona en frente de la superficie radiante para aumentar el brillo;
3. utilizar un soplador para proporcionar la fuente de aire para el panel radiante, y utilizar un convertidor de frecuencia para ajustar;
4. Adoptar un controlador de flujo de masa de propano para ajustar la fuente de gas, cooperar con el mezclador Venturi para mezclar con el aire y proporcionar la fuente de gas de combustión requerida por el panel radiante;
5. Proporcionó una placa de calibración de varios agujeros y una pista móvil deslizante del medidor de flujo de calor, que puede detectar si el flujo de radiación térmica cumple con los requisitos estándar;
6. El sensor de flujo de radiación térmica refrigerado con agua se utiliza para medir la curva de flujo de radiación térmica de los paneles radiantes;
7Dispositivo portátil de circulación de refrigeración de agua, que puede eliminar el calor superficial del medidor de flujo de calor;

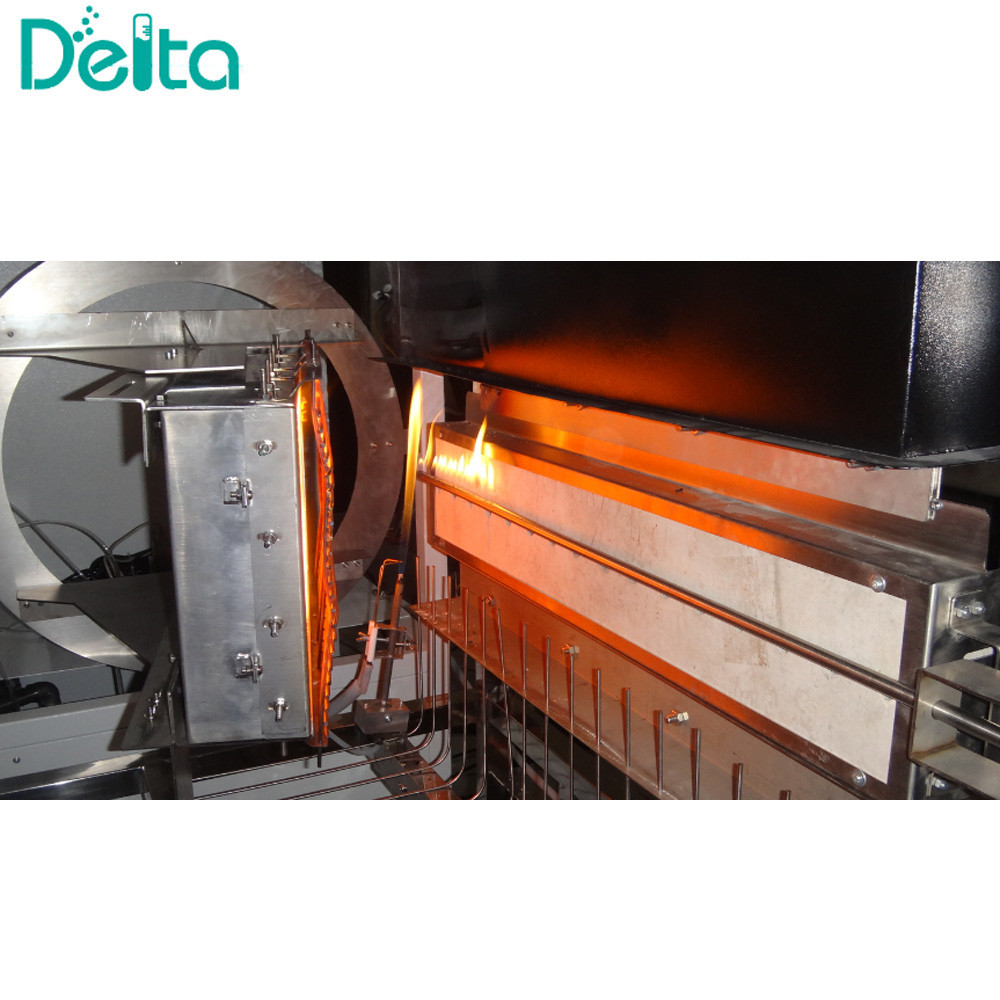

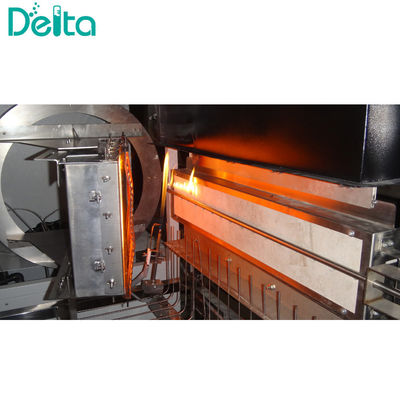

8. El quemador de tubos de cerámica puede actuar directamente sobre la superficie de la muestra de ensayo con una llama abierta;
9. Adoptar el método de ajuste del caudalímetro del rotor, que puede proporcionar al quemador de tubos de cerámica gas de combustión mezclado;
10El controlador de flujo de masa puede medir fácilmente el calor del metano midiendo el flujo de calor crítico.
11Según las normas de ensayo de la OMI, se pueden proporcionar dispositivos de termopares para medir parámetros relacionados, como la tasa de liberación de calor;
12El quemador de calibración de metano y el controlador de flujo de masa de metano pueden proporcionar 1KW y 3KW de temperatura de llama;
13. Durante el ensayo, la cámara puede observar y guardar el estado de medición en el programa;
14El equipo de ensayo de las propiedades de propagación de la llama está equipado con un espejo de observación ajustable en ángulo, la velocidad de propagación de la llama se puede observar a través del espejo de vidrio y el rastrillo de la muestra durante el ensayo,y puede ser registrado automáticamente por el interruptor de pie;
15Se utiliza un ordenador y un software de prueba estándar para controlar el proceso de prueba.
