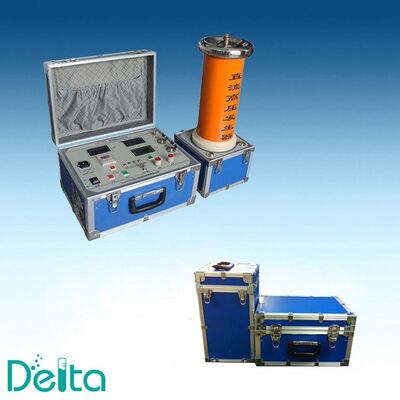

Equipo de prueba de alto voltaje DC ZGF-400kV/3mA para pruebas de cables y pararrayos de 220kV

El ZGF-400kV/3mA DC High Voltage Test Set es un generador de alto voltaje DC autoexcitado y con aislamiento de aceite, diseñado para pruebas de campo y laboratorio de cables de potencia de clase 110kV y 220kV, pararrayos de óxido de zinc, casquillos, transformadores y aparamenta. Suministra una salida DC continuamente ajustable de 0-400kV a una corriente nominal de 3mA, con una función de medición automática de voltaje de referencia U1mA para pruebas de corriente de fuga de MOA (pararrayos de óxido metálico).

Aplicación

La prueba de voltaje de soporte DC sigue siendo el método más práctico para evaluar la condición de aislamiento de cables con aceite, cables XLPE envejecidos donde no está disponible la prueba AC, y para medir el voltaje de referencia de 1mA (U1mA) y la corriente de fuga de 0.75 U1mA de los pararrayos de óxido de zinc. La clasificación de 400kV/3mA cubre pararrayos de 220kV y sistemas de cables de 110kV con un margen cómodo, mientras que la construcción modular ligera permite que la unidad sea transportada a subestaciones y zanjas de cables por dos técnicos.

Características Principales

• Salida continuamente ajustable de 0 a 400kV DC, corriente nominal 3mA
• Prueba automática de MOA: mide la corriente de fuga U1mA y 0.75 U1mA, calcula la relación e imprime el resultado
• Alta estabilidad bajo carga capacitiva; factor de rizado inferior al 0.5% a salida nominal
• Protección contra sobretensión, sobrecorriente y arranque en cero con desconexión automática
• Gran pantalla LCD con menú chino/inglés, curvas de voltaje y corriente en tiempo real
• Operación de una tecla integral 0.75 U1mA para pruebas de pararrayos
• Tanque de alto voltaje con aislamiento de aceite con opción de transformador refrigerado por aire o por aceite
• Diseño modular portátil: tanque HV, unidad de control y cables de conexión en maletines separados

Especificaciones Técnicas

Accesorios Estándar

• Tanque generador HV con aceite y casquillo de salida HV
• Unidad de control digital con pantalla LCD e impresora
• Varilla de descarga nominal para 400kV
• Microamperímetro y cable de medición blindado
• Cables de puesta a tierra y varilla de tierra
• Sellos de repuesto y embudo de llenado de aceite
• Manual de operación y mantenimiento en inglés
• Informe de prueba de fábrica y certificado de calibración

Normas de Prueba

El equipo está diseñado para soportar pruebas de acuerdo con IEC 60060-1 (técnicas de prueba de alto voltaje), IEC 60076-3 (niveles de aislamiento de transformadores de potencia) y DL/T 596 (pruebas preventivas de equipos de potencia). Para pruebas de pararrayos de óxido de zinc, el procedimiento U1mA y 0.75 U1mA sigue IEC 60099-5 y GB 11032.

Por qué elegir este equipo

Cada unidad se ensambla, se llena de aceite y se opera a voltaje nominal durante 1 hora antes de la entrega, con la forma de onda de prueba y la corriente de fuga registradas en el informe de fábrica. La unidad de control almacena los últimos 50 registros de prueba, lo que es conveniente para la comparación periódica de la corriente de fuga de los pararrayos en el mismo sitio. Suministramos versiones de entrada de 220V/50Hz y 110V/60Hz, y podemos proporcionar una salida de polaridad positiva bajo pedido.

Preguntas Frecuentes

P: ¿Puede el equipo probar cables de 220kV?
R: Sí. El voltaje DC de 400kV cubre el voltaje de prueba de soporte DC para cables de clase 220kV con margen. Para tramos de cable muy largos, la corriente de carga debe verificarse con la clasificación de 3mA, y podemos cotizar un modelo de 5mA si es necesario.

P: ¿Se incluye una varilla de descarga?
R: Sí, se incluye una varilla de descarga nominal de 400kV con cable de tierra en el alcance estándar del suministro.

P: ¿Cuál es la garantía?
R: Garantía de un año en el equipo completo, con consultoría técnica de por vida y suministro de repuestos durante diez años.
