Instrumento de análisis CT PT automático de pantalla grande CPT-III Analista CT PT

Lugar de origen Chongqing, China
Nombre de la marca Delta
Certificación ISO9001
Número de modelo CPT-III
Cantidad de orden mínima 1 analizador determinado del CT pinta
Precio USD1.0 / set
Detalles de empaquetado El analizador CT PT está empaquetado en una caja de madera contrachapada.
Tiempo de entrega Dentro de los 7 días posteriores a la confirmación del pedido.
Condiciones de pago Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:
Capacidad de la fuente Analizador CT PT de 100 juegos / mes

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Estándares de la prueba El valor de las emisiones de CO2 de las instalaciones de ensayo se calculará en función de las emisi Aplicación Mida todo tipo de transformadores, CT
Parámetros de la prueba Corriente de excitación Relación de vueltas Polaridad, etc. Descripción Analizador de características de voltios-amperios CT PT
Características Analisador de características CT PT portátil de voltios-amperios Salida del voltaje 0.1-180V de corriente alterna
Salida actual 0,001~5A valores eficaces Salida de poder 500VA
Máx. Medición del voltaje de la rodilla 45KV Almacenamiento de datos >1000 grupos
Operación Pantalla táctil Tamaño 485 mm * 356 mm * 183 mm
Ayuda modificada para requisitos particulares Producción de equipos Plazo de ejecución de la entrega 7 días
Término comercial EXW, mando, DDU, CNF, CIF, etc.
Deja un mensaje
Descripción de producto

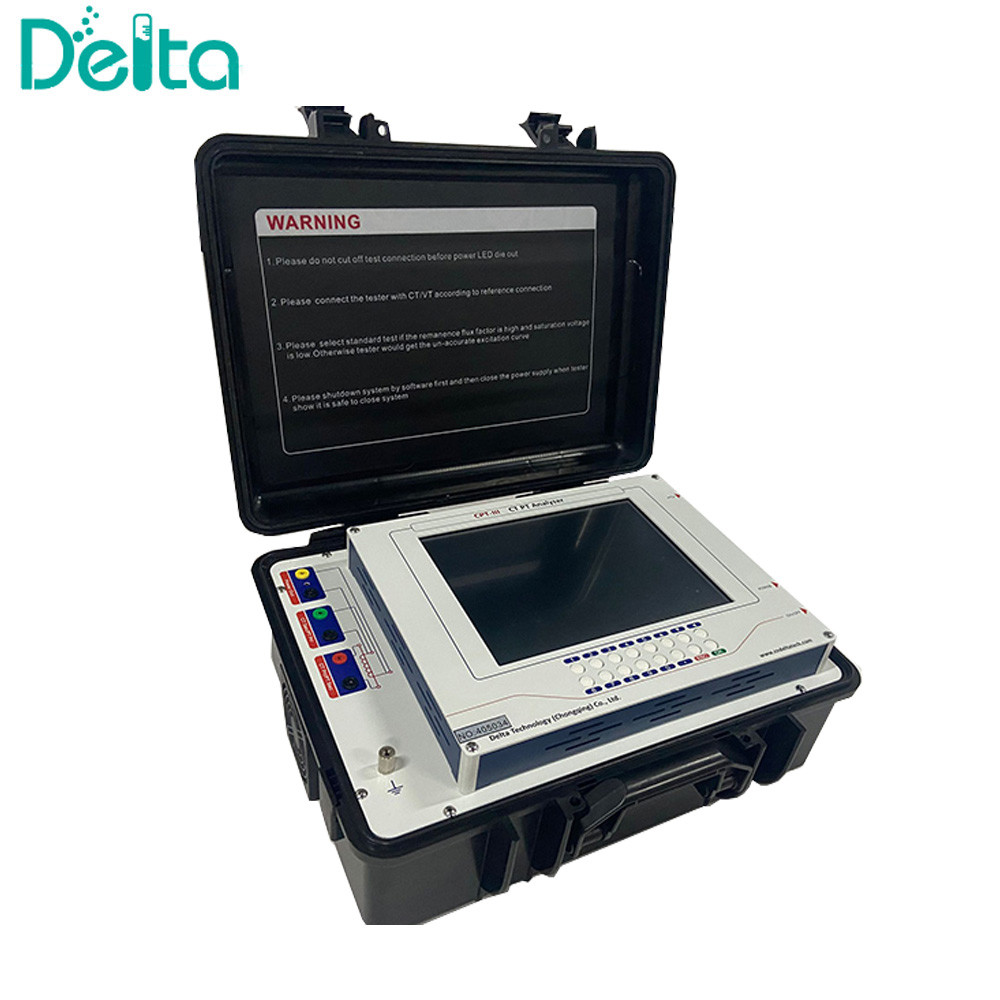

Instrumento de análisis CT PT automático de pantalla grande CPT-III Analista CT PT

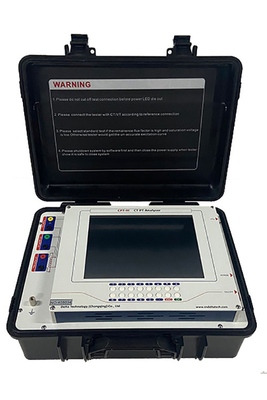

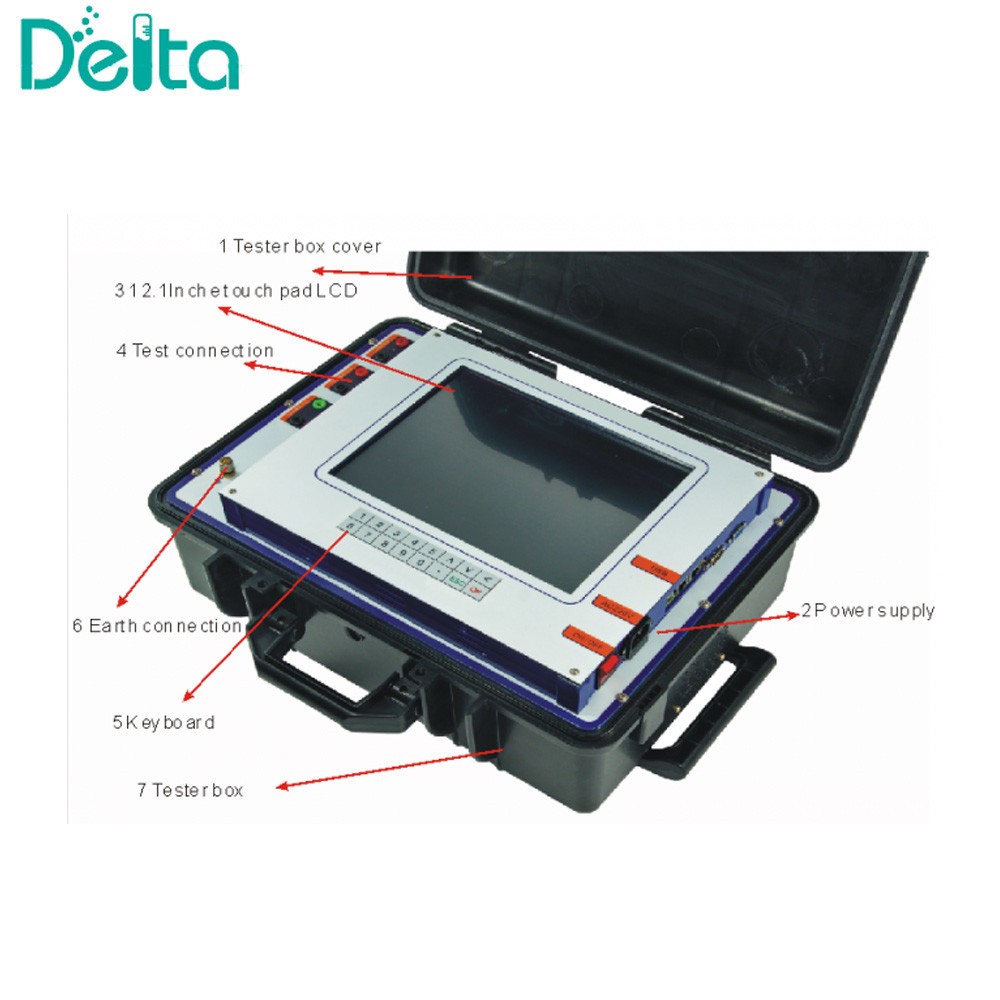

Instrumento de análisis CT PT automático de pantalla grande CPT-III Analista CT PT 0

Introducción:

  • El analizador CT CPT-III se utiliza para medir todo tipo de transformadores de corriente y de voltaje.
  • Puede calcular los errores de relación y los errores de ángulo de fase del transformador de corriente y del transformador de voltaje a carga nominal y carga de trabajo en un solo ensayo.
  • El probador CPT-III ct pt puede evaluar automáticamente los resultados de los ensayos de acuerdo con la norma seleccionada para determinar si el transformador está calificado.



Parámetros:

  1. Las normas de ensayo: IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13
  2. La fuente de alimentación: AC220V±10%, 50/60Hz±10%
  3. Voltagem de salida: 0,1 a 180 V (CA)
  4. La corriente de salida: 0,001 ~ 5A ((RMS)
  5. Potencia de salida: 500VA
  6. Misión de la tensión máxima de la rodilla: 45KV
  7. Medición del error de la relación PT: error típico < 0,05%, error máximo < 0,1%
  8. Medición del ángulo de fase PT: error máximo < 3 min
  9. Capacidad de memoria: > 1000 resultados de ensayo de grupos
  10. Condición de trabajo: temperatura: -10oC~50oC, humedad: ≤90%
  11. El tamaño: 485 mm * 356 mm * 183 mm, el peso: < 15 kg
Parámetros de ensayo Rango de acción Error en el sistema Resolución
En la actualidad 0 ~ 10A (cambio automático de rango en 0,1/0,4/2/10A) Se aplicará el método de ensayo de las pruebas de seguridad. /
Válvula de tensión 0~200V (cambio automático)
el rango en 1V/10V/70V/200V)
Se aplicará el método de ensayo de las pruebas de seguridad. /
Ratio de vueltas Entre 1 y 5000 < 0,05% /
Entre 5000 y 35000 < 0,1% /
Fase / ± 2 minutos Resolución: 0.01min
Resistencia al enrollamiento 0 ~ 8kΩ (cambio automático del rango en 2 ohm/20 ohm/80 ohm/800 ohm/8ohm) Se aplicará el método de ensayo de la prueba. Resolución máxima: 0,1 mΩ
Temperatura -50 ~ 100 grados Celsius 3 grados centígrados /
CT Carga secundaria 0 ~ 160 ohm
(cambio automático del rango en 2 ohm/20 ohm/80 ohm/160 ohm)
Se aplicará el método de ensayo de la prueba. Resolución máxima: 0,001 ohm
PT Carga secundaria 0 ~ 80 kohm (cambio automático
el rango en 800 ohm/8 kohm/80 kohm)
Se aplicará el método de ensayo de la prueba. Resolución máxima: 0,1 ohm
Tasa de trabajo 1~10000 < 0,1% /
Entre 10000 y 35000 < 0,2% /





Funciones del software de ensayo:

  1. Evaluación de los resultados de las pruebas de acuerdo con las normas seleccionadas.
  2. Haga un informe para el resultado de la prueba.
  3. Hacer informes de palabra una vez para los registros de pruebas de varios grupos en el PC.
  4. Calcular los errores de relación y los errores de ángulo de fase a carga nominal y carga de trabajo en un ensayo de tiempo.
  5. Compare las curvas de excitación con las curvas de excitación guardadas en la misma ventana.

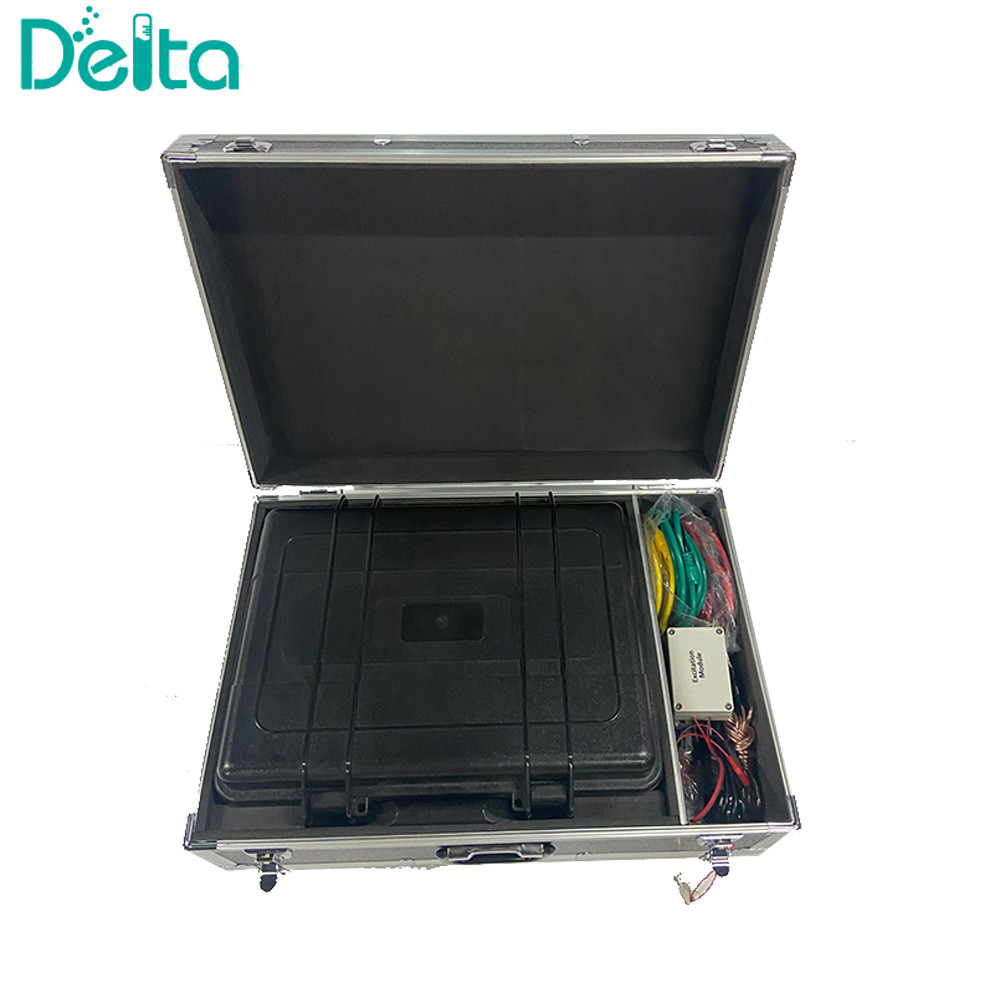

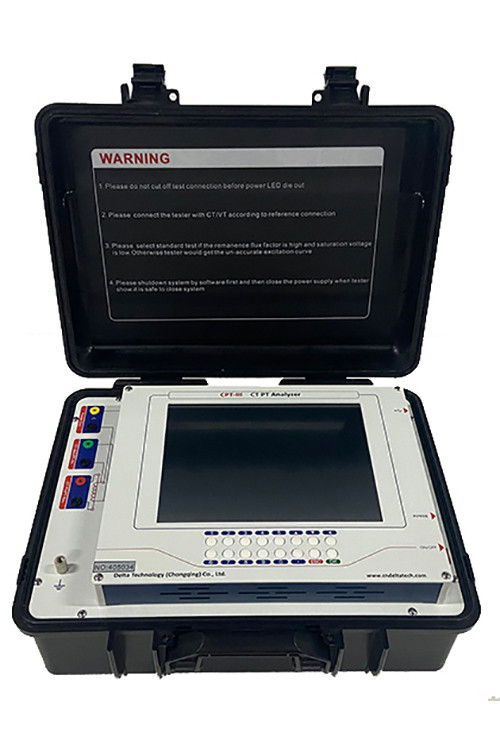

Instrumento de análisis CT PT automático de pantalla grande CPT-III Analista CT PT 1

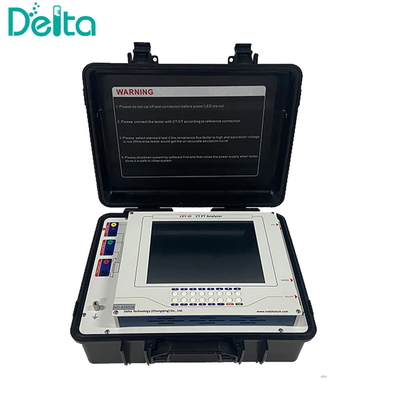

Instrumento de análisis CT PT automático de pantalla grande CPT-III Analista CT PT 2

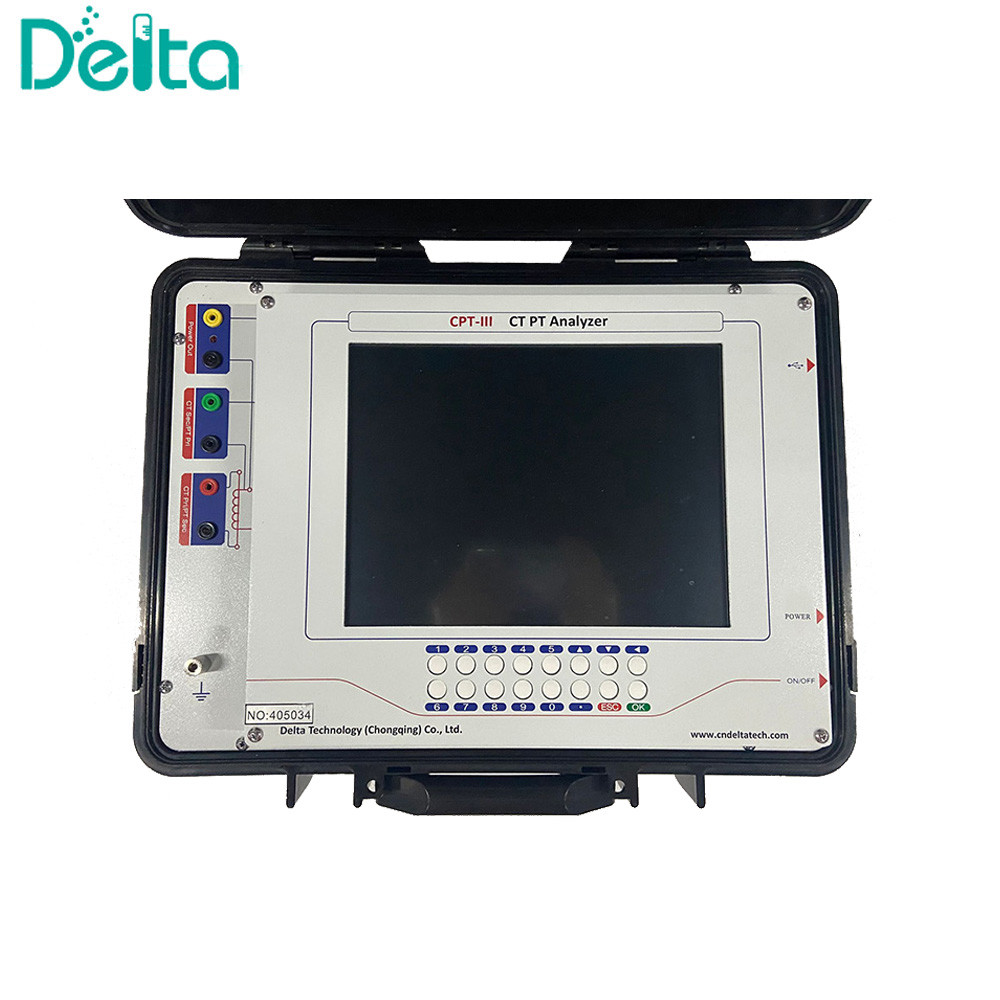

Instrumento de análisis CT PT automático de pantalla grande CPT-III Analista CT PT 3

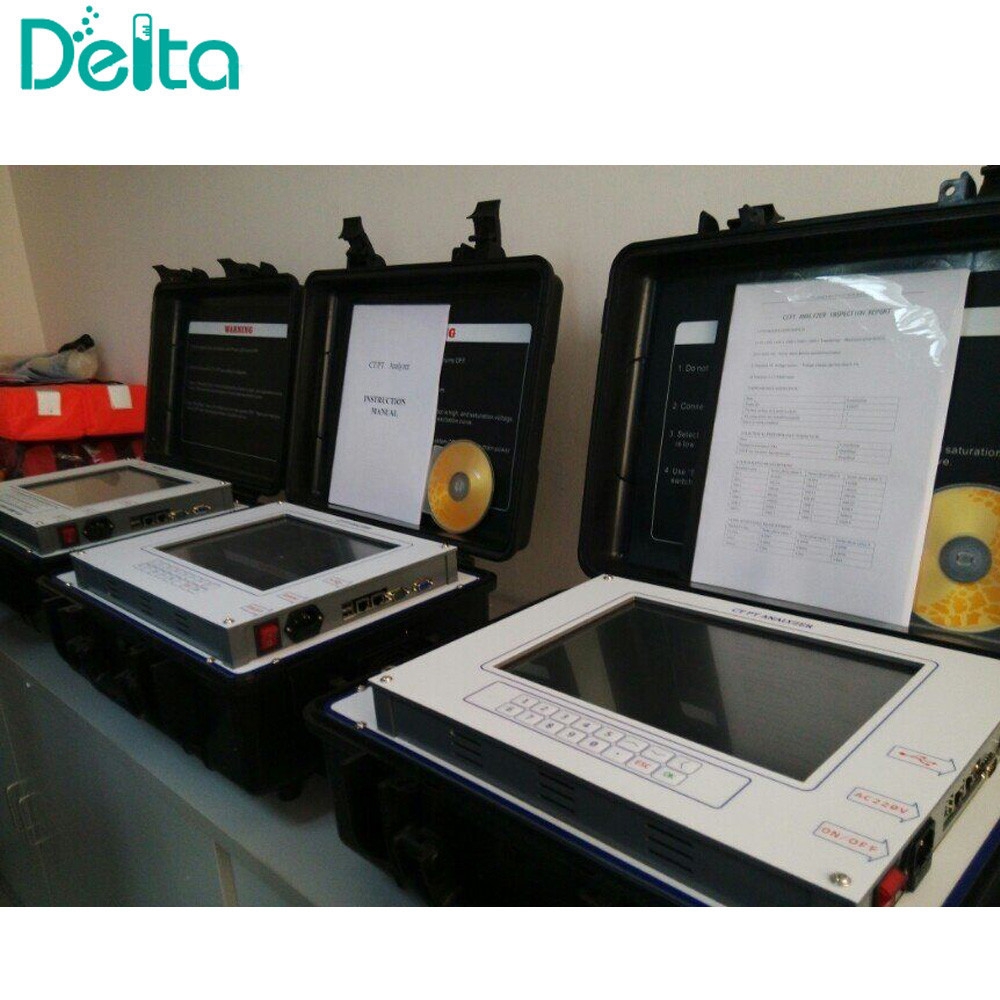

Instrumento de análisis CT PT automático de pantalla grande CPT-III Analista CT PT 4
