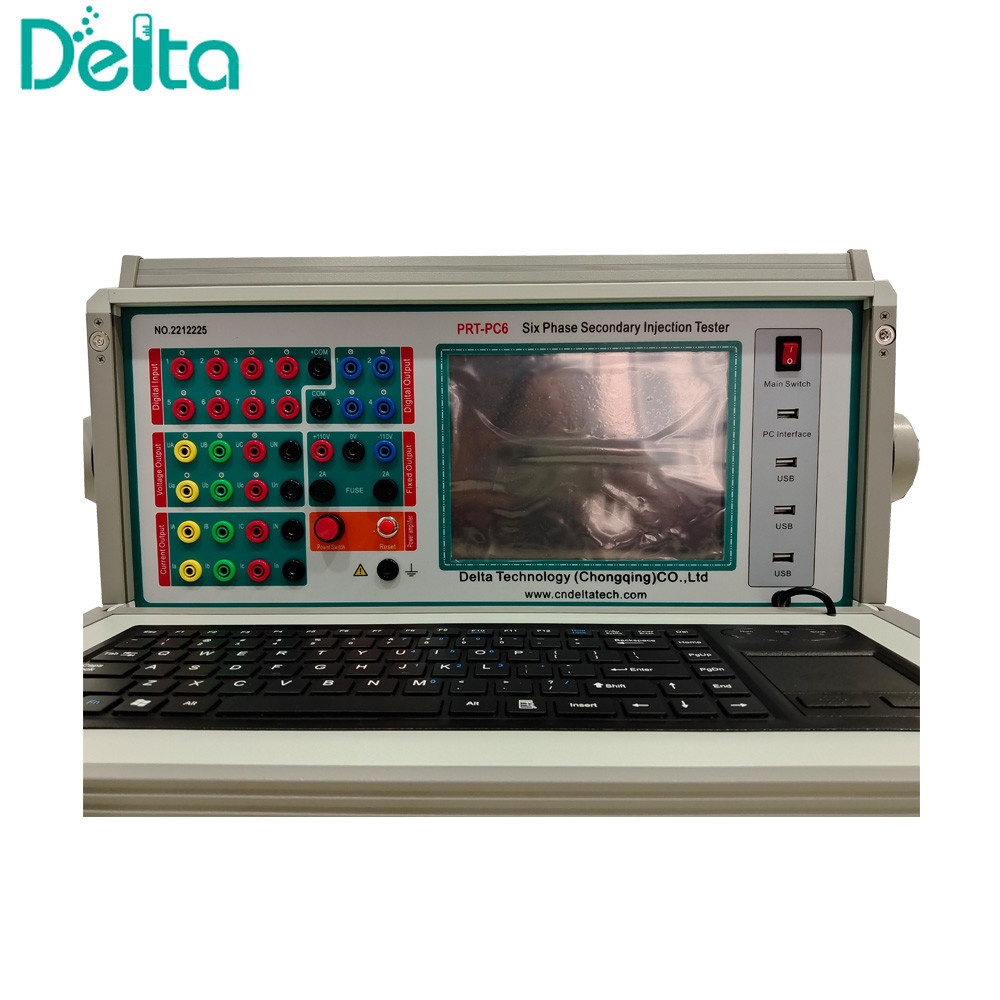

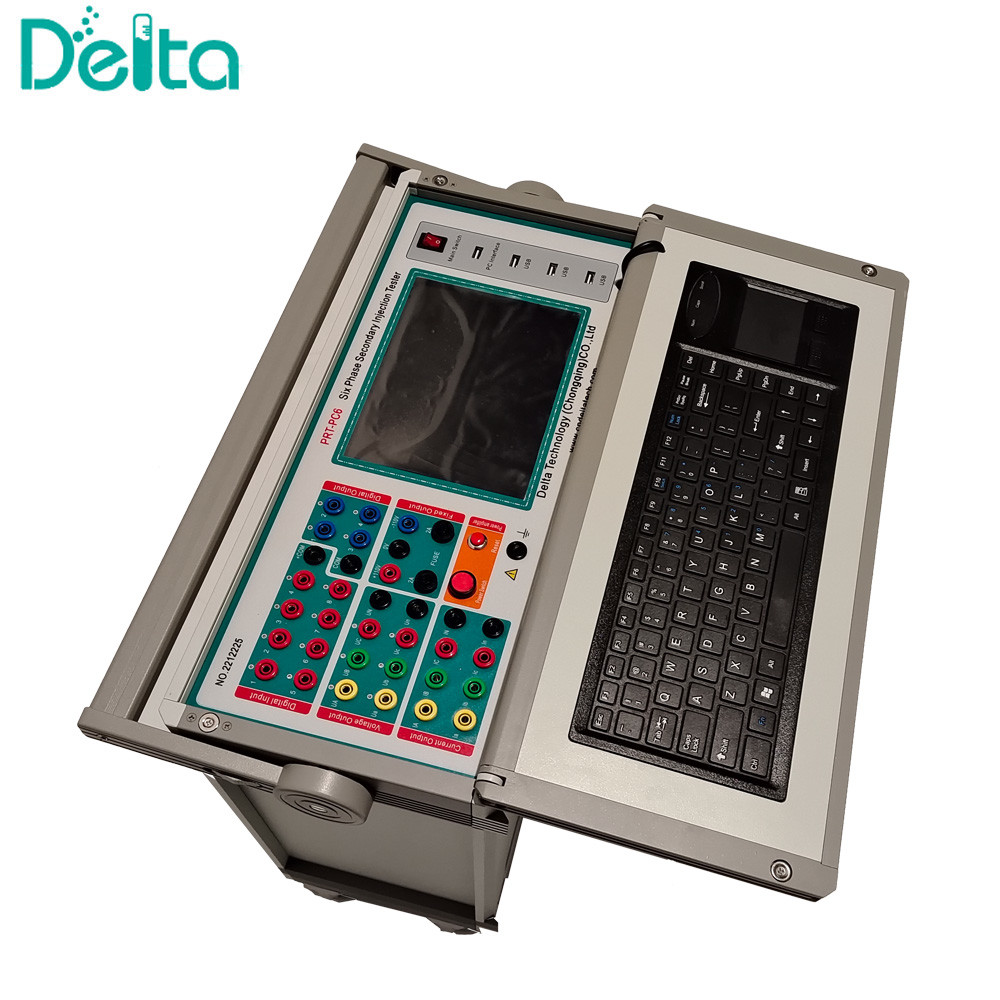

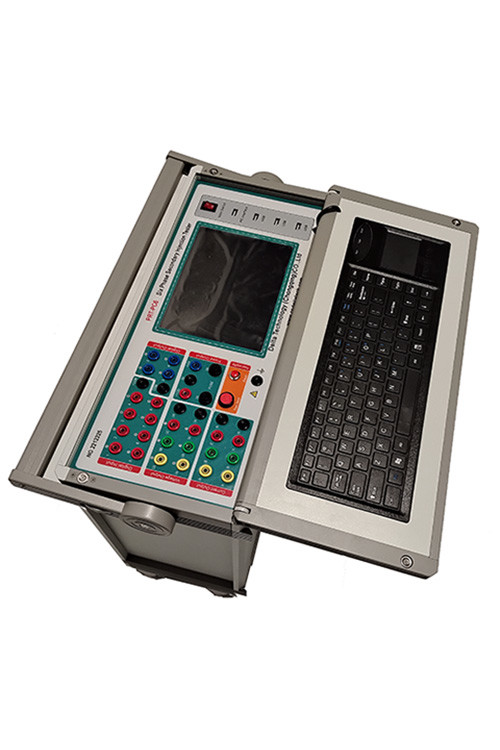

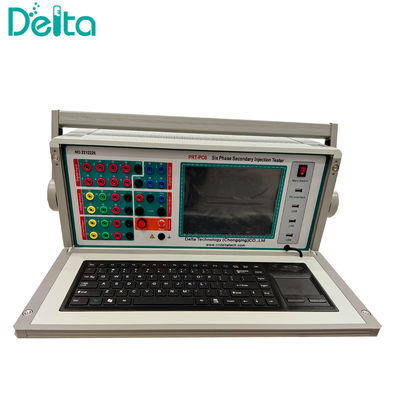

Prueba eléctrica PRT-PC6 seis probadores actuales secundarios de la inyección de la fase

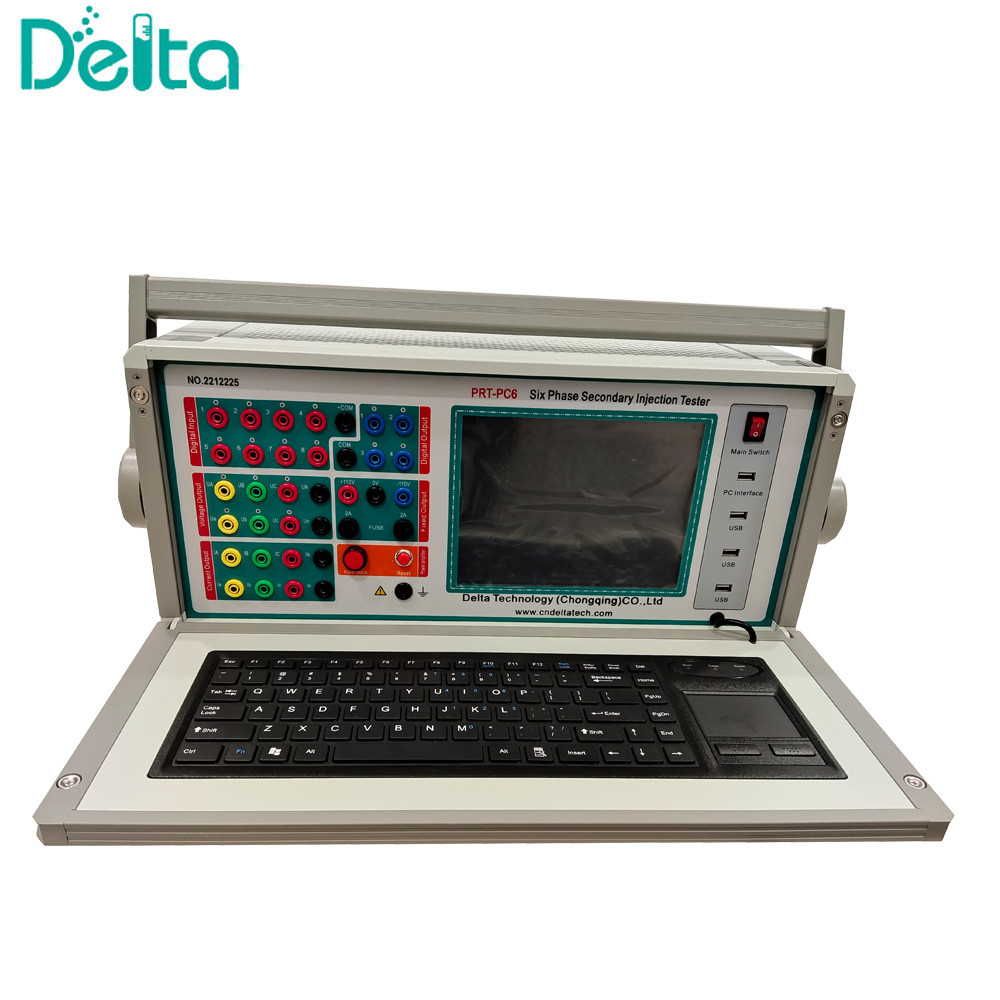

Prueba eléctrica PRT-PC6 Probador de inyección de corriente secundaria de seis fases

Descripción:
RPT-PC6 Conjunto de ensayo de relevos de seis fases con voltaje estándar de 6 fases y salida de corriente de 6 fases, voltaje 125V/fase, corriente 30A/fase, 6 fases en paralelo hasta 180A.
Con un microordenador procesador de señal digital, no sólo puede probar los relés y protectores tradicionales, sino también probar los relés de microordenadores modernos,especialmente para el ensayo de equipos de protección diferencial y de transferencia de transformadores.

Características:
Interfaz operativa clásica de Windows XP, resolución de 8,4 pulgadas de 800 * 600 TFT de color verdadero.
Equipado con un teclado industrial ultra delgado y un ratón óptico, realiza una variedad de operaciones utilizando el teclado o el ratón igual que un PC ordinario.
La placa de control principal es arquitectura DSP + FPGA, salida DAC de 16 bits, genera una onda senoidal de alta densidad de 2000 puntos cada círculo a onda fundamental,que mejora en gran medida la calidad de la onda y la precisión del instrumento de ensayo.
Utilizando un amplificador lineal de alta fidelidad, ambos aseguran la precisión de una corriente baja y para garantizar la estabilidad de la corriente alta.
USB se conecta directamente a la PC, sin ningún cable de adaptador, fácil de usar.
Se puede conectar a un ordenador portátil (opcional). Los ordenadores portátiles y las máquinas industriales utilizan el mismo software, sin necesidad de volver a aprender los métodos de operación.
Con una fuente de voltaje auxiliar de corriente continua separada, voltaje de salida 110V ((1A) y 220V ((0,6A), proporcionar relés o dispositivos de protección que requieren energía de corriente continua.
El software con una función de autocalibración, que evita calibrar la precisión ajustando los relés después de abrir la caja, mejora enormemente la estabilidad de la precisión.

Funciones:

RPT-PC6Conjunto de ensayo de relevos de seis fases es adecuado para ensayos de los siguientes relés y dispositivos de protección:

Parámetros:

Serie de probadores de relé de protección:
