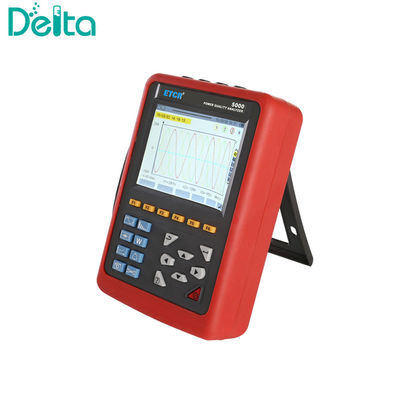

Analista de calidad de energía de tres fases, registrador de datos de calidad de energía

Analista de calidad de energía de tres fases, registrador de datos de calidad de energía

Introducción:
ETCR-5000: las condiciones de los productosAnalista de calidad de energía de tres fases, registrador de datos de calidad de energía esespecialmente diseñados para el análisis y diagnóstico integrales de todos los parámetros eléctricos de voltaje, corriente, potencia, potencia, armónicos y de fase.


Se aplica a la industria eléctrica, la petroquímica, la metalurgia, los ferrocarriles, las empresas mineras, las instituciones de investigación científica y el departamento metrológico.
ETCR-5000 Analista de calidad de potencia de 3 fases Registrante de datos de calidad de potenciaes adecuado paraPruebas de campo de tres fases, multifuncionales e inteligentes, con operación concisa hombre-máquina.

Parámetros:

Factor de influencia	Punto de ensayo	Condición de base	Condición de trabajo
Temperatura del medio ambiente	Todos los parámetros	(23 ± 2) °C	-10°C a 40°C
Humedad relativa	Todos los parámetros	40% ~ 60%	< 80%
Voltado de fase a neutro	Todos los parámetros	(100 ± 1%) V	1.0V ~ 1000V
Voltado de fase a fase	Voltado de fase a fase RMS verdadero	El valor de las emisiones de CO2	1.0V ~ 2000V
En la actualidad	Corriente RMS verdadera	(5 ± 1%) A	10 mA~ 1000 A
Frecuencia de red	Todos los parámetros	50 Hz ± 0,1 Hz	40 Hz ~ 70 Hz
Cambio de fase	Potencia activa y energía activa	Cosφ=1	Cosφ: 0,2 ~ 1.0
	Potencia reactiva y energía reactiva	Sinφ = 1	Sinφ: 0,2 ~ 1.0
Armónico	Todos los parámetros	< 0,1%	0.0% ~ 100%
Desequilibrio del voltaje	Todos los parámetros	< 10%	0.0% ~ 100%
Tensión de trabajo del dispositivo	Todos los parámetros	Las partidas de los componentes de las máquinas de ensamblaje deberán tener un valor de ensamblaje igual o superior a:	El valor de las emisiones de CO2 de los combustibles renovables
campo eléctrico externo, campo magnético	Todos los parámetros	Se debe evitar
Posición de ensayo	Parámetros relacionados medidos de corriente	El cable probado en el centro de la abrazadera.

Fuente de alimentación	Batería recargable de iones de litio 9.6V, cargador de respaldo.
Indicador de la batería	El símbolo de la batería muestra energía de descarga.
Consumo de energía	Consumo de corriente de ensayo normal 490 mA, durante 8 horas de trabajo continuo.
Modo de muestra	Pantalla LCD a color, 640 puntos*480 puntos, 5,6 pulgadas, dominio de visualización: 116mm*88mm.

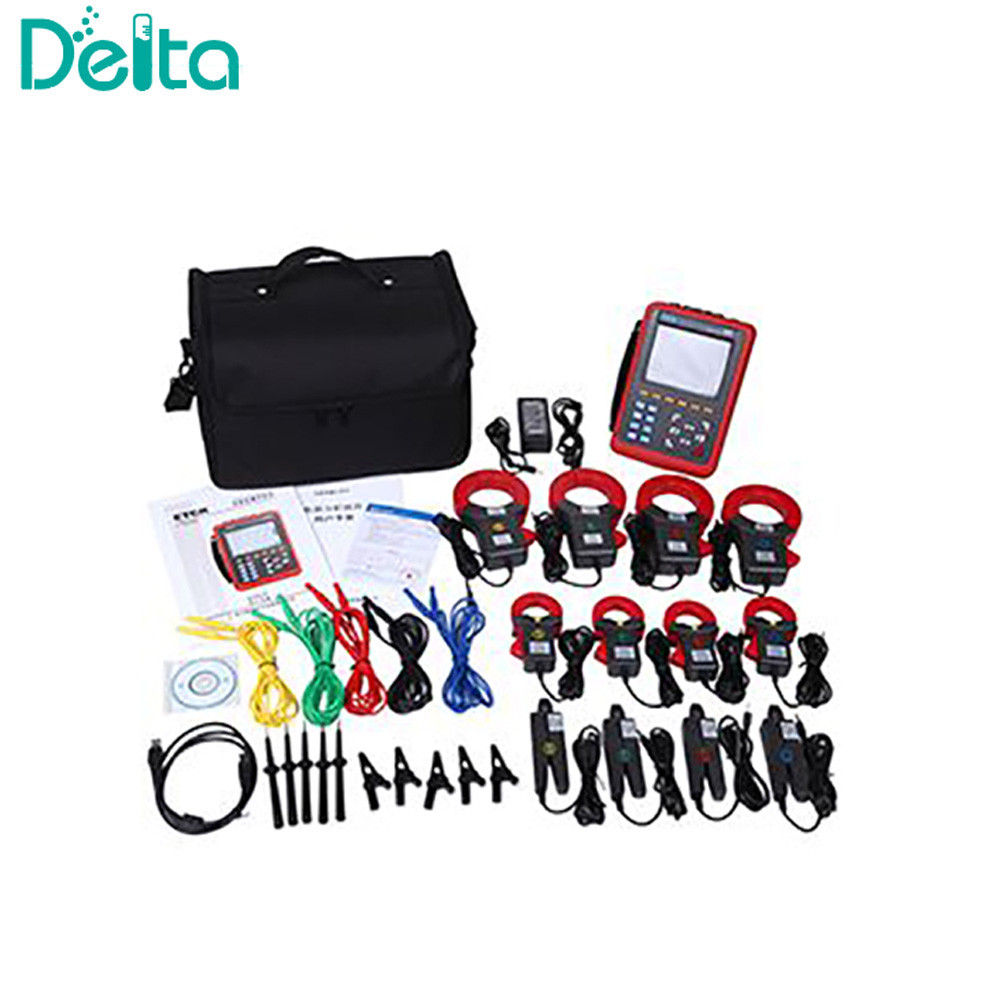

Tamaño de la abrazadera	008 pinza de corriente afilada pequeña: 7,5 mm*13 mm; 040 abrazadera de corriente circular: 35 mm*40 mm; 068 abrazadera de corriente circular: 68 mm*68 mm;
Dimensiones del instrumento	L*W*H: 240 mm*170 mm*68 mm.
Número de canales	4U/4I. ¿Qué es eso?
Voltado de fase a fase	1.0V~2000V.
Voltado de fase a neutro	1.0V~1000V.
En la actualidad	008 corriente de sujeción: 10mA~10,0A; 040 corriente de sujeción: 0,10A~100A; 068 corriente de sujeción: 1,0A~1000A; Transformador de corriente opcional: corriente de entrada del instrumento 1mA~500mA.
Frecuencia	40 Hz ~ 70 Hz.
Parámetros de la electricidad	W, VA, Var, PF, DPF, cosφ, tanφ.
Parámetros energéticos	Qué, Varh, Vah.
Armónico	Orden 0 ~ 50.
Distorsión armónica total	Orden 0~50, cada fase.
Modo experto	- Sí, es cierto.
Número de registros transitorios	150 juegos.
Velocidad de la tensión	- Sí, es cierto.
Modo de arranque actual	Sí, 100 segundos.
3 fases de desequilibrio	- Sí, es cierto.
Registro	300 días ((grabación simultánea de 20 parámetros, grabación de un punto cada 5 segundos).
Valor registrado mínimo/máximo	Medición de los valores máximos y mínimos durante un período de tiempo.
El sistema de alarma	40 tipos diferentes de selección de parámetros, 12.800 conjuntos de alarmas.
Pico	- Sí, es cierto.
Display del diagrama del fasor	Es automático.
Capacidad de las instantáneas	60.
Lenguaje del menú	Inglés / chino.
Comunicación	El USB.
Apagado automático	Cuando se inicia una campaña de alarma o una búsqueda de transientes, una captura de corriente de entrada, o un registro de tendencia está pendiente o en curso, el dispositivo no se apaga automáticamente.
	En otro modo de prueba, 15 minutos sin pulsar teclas, apagado automáticamente después de un minuto.
Función de luz de fondo	Sí, adecuado para uso nocturno y en lugares oscuros.
Peso	Anfitrión: 1,6 kg (con batería).
	008 pequeña abrazadera de corriente afilada: 170 g*4;
	Clampada de corriente de círculo 040: 190 g*4;
	068 abrazadera de corriente circular: 510 g*4;
	Los cables de ensayo y el adaptador de alimentación: 900 g.
	Peso total: alrededor de 10,5 kg (incluido el embalaje).
longitud del cable de ensayo de tensión	3 metros.
longitud del cable del sensor de corriente	Dos metros.
Temperatura de trabajo y humedad	-10°C~40°C; por debajo del 80%Rh.
Medio ambiente de almacenamiento	-10°C~60°C; por debajo del 70%Rh.
Impedancia de entrada	Impedancia de entrada del voltaje de ensayo: 1MΩ.
Resiste el voltaje	Resistir un voltaje CA sinusoidal de 3700 V/50 Hz durante 1 minuto entre el cableado del instrumento y la carcasa.
El aislamiento	Entre el cableado del instrumento y el caparazón ≥ 10 MΩ.
Estructura	Doble aislamiento, con cubierta aislante a prueba de vibraciones.
Reglas de seguridad	El nivel de contaminación de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie
Tamaño del embalaje	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
Peso	8 kilos

Funciones:

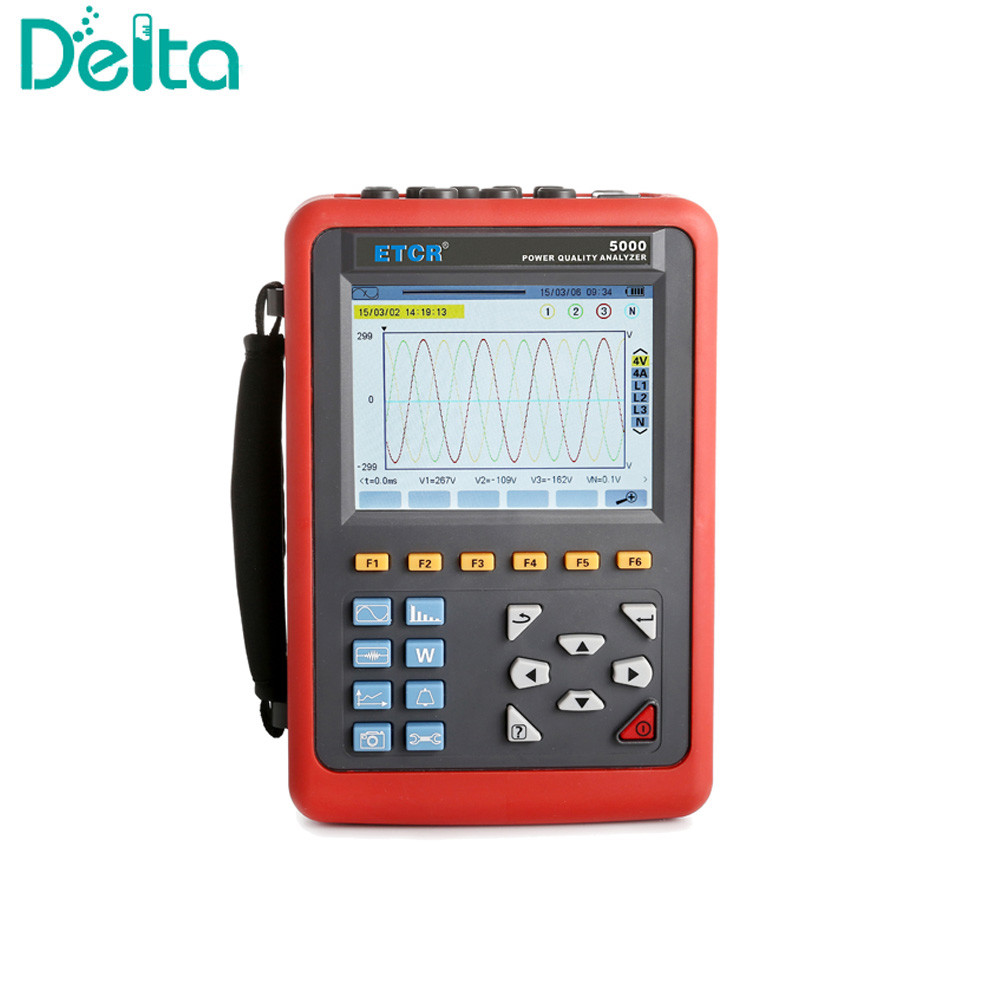

Muestra de forma de onda en tiempo real (4 canales de voltaje/4 canales de corriente).
Valores RMS reales de los voltajes y corrientes.
Los componentes de corriente continua de los voltajes.
Valores máximos de corriente y voltaje.
Valores mínimos y máximos de corriente y voltaje RMS de medio ciclo.
Display del diagrama del fasor.
Medición de cada armónico hasta el orden 50.
Los gráficos de barras muestran las relaciones armónicas de corriente y voltaje de cada fase.
Distorsión armónica total (THD).
Potencia activa, reactiva, aparente, por fase y acumulada.
Energía activa, reactiva, aparente, por fase y acumulada.
El factor K del transformador.
Factores de potencia (PF) y factores de desplazamiento (DPF o COSΦ).
Vibración de voltaje a corto plazo (PST).
Desbalance de tres fases (corriente y voltaje).
